Speisewagen WR4ü(g)e35 von SH
Hallo zusammen,
lieber SH,
nachdem ich nun, wie schon an anderer Stelle berichtet, in Leuna zugeschlagen hatte und nun ein stolzer Besitzer eines Speisewagenbausatzes von SH bin, habe ich mich heute daran gewagt, diesen zusammen zu bauen.

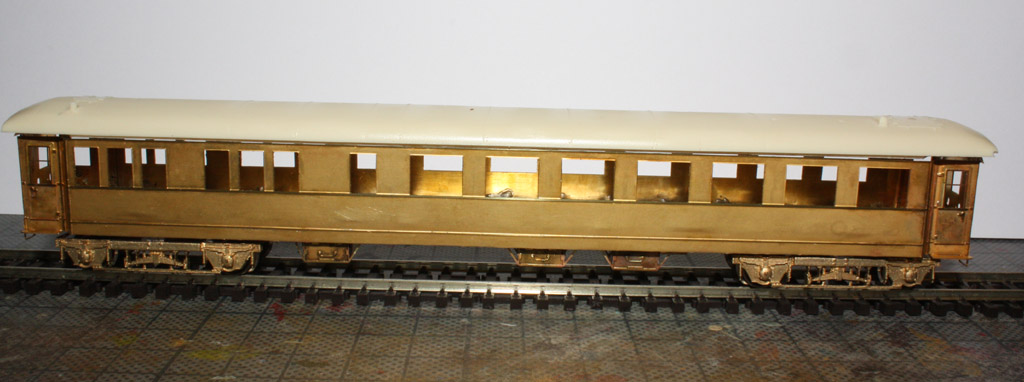

Und wie auf nachfolgendem Foto zu erkennen, bin ich auch schon recht weit gekommen. (Ein bischen geschummelt, da ich Drehgestelle, Wagenkasten und Dach bisher nur zusammengesteckt habe.)
Ich kann sagen, die Messignätzteile passen alle ganz wunderbar, einzig das Resign-Dach war ein wenig verzogen. Aber als alter W40k-Tabletopper mit reichlich Resign-Erfahrung kein Problem: einfach in kochendes Wasser tauchen. Meist reicht das schon, damit sich das Resign an die ursprüngliche Form "erinnert" und in die Gieß-Ausrichtung zurück wandert. Ansonsten ein wenig, vorsichtig und mit Handschuhen (wegen dem zuvor noch kochenden Wasser) nachhelfen.
Ach ja, der liebe SH hat mir da doch noch eine echte Falle gestellt: das Bodenblech. Ich löte die Batteriekästen zusammen und schön in die vertieften Positionen im Bodenblech ein. Dann bestaune ich mein Werk, wie das alles so schön abschliesst. Und setze die erste lange Seite des Wagenkastens auf das Bodenblech. Und fange an zu grübeln: die Fenster des Wagenkastens müsste ich Seitenverkehrt anbringen, damit Sitzplatz-Fenster und die unteren beiden Batteriekästen übereinander liegen. Liegen sie aber nicht...Wie komme ich darauf: beiliegendes Foto brachte mich zu besagtem grübeln...
Einfach Wagenkasten drehen ging nicht, da dann die ungeätzte Seite einen anschaut... Es half nichts, alle Batteriekästen wieder ablöten und das Bodenblech umdrehen, damit die Seite, in der die Vertiefungen eingeätzt sind, sich im Innenraum befindet. Glücklicher Weise waren Bohrungen für die Halterungen der Batteriekästen vorhanden, sodaß auch ohne deren Vertiefungs-Arretierung ein genaues anbauen möglich ist. Aktueller Zustand siehe Foto (und ich hoffe, ich habe es jetzt nicht verkehrt gemacht, da ich mich nach dem Foto richtete).

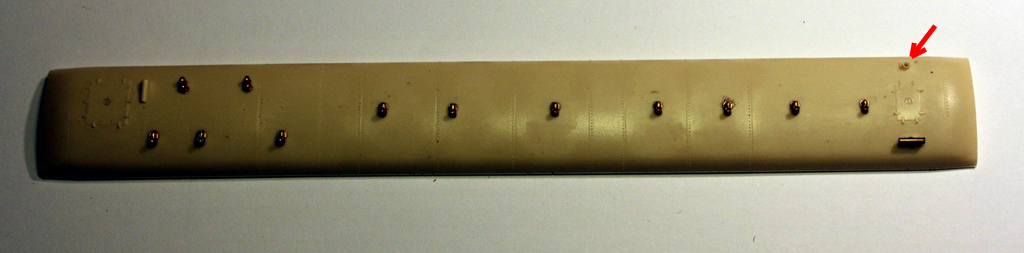

So und nun fangen meine eigentlichen Probleme an. Aus den beiliegenden Fotos lassen sich die ganzen Kleinteile nicht zuordnen, zumal beide aus gleicher Perspektive aufgenommen sind und die Dachpartie zur Hälfte unsichtbar bleibt.

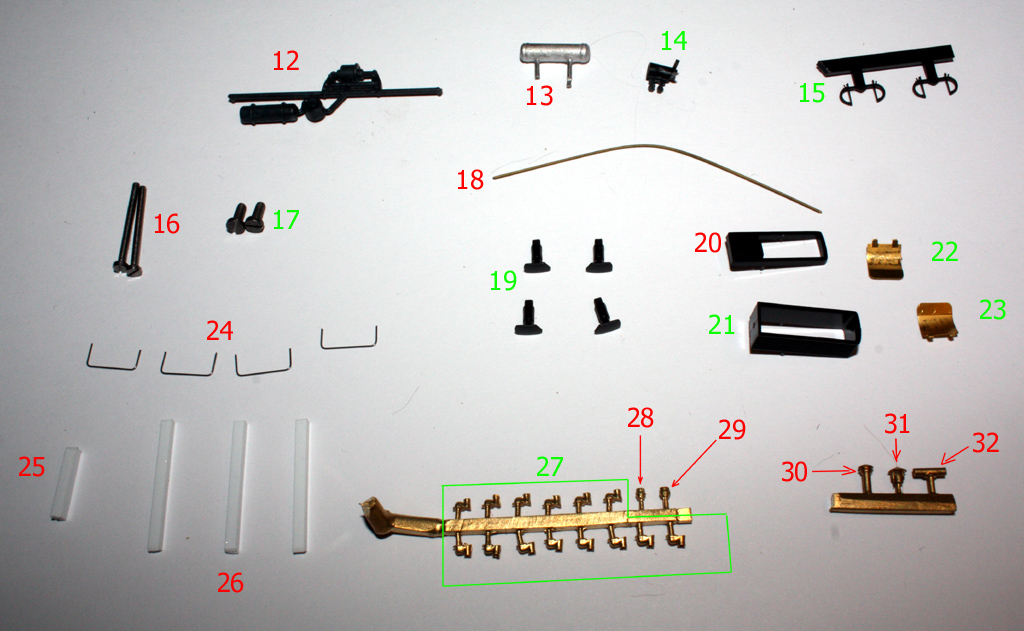

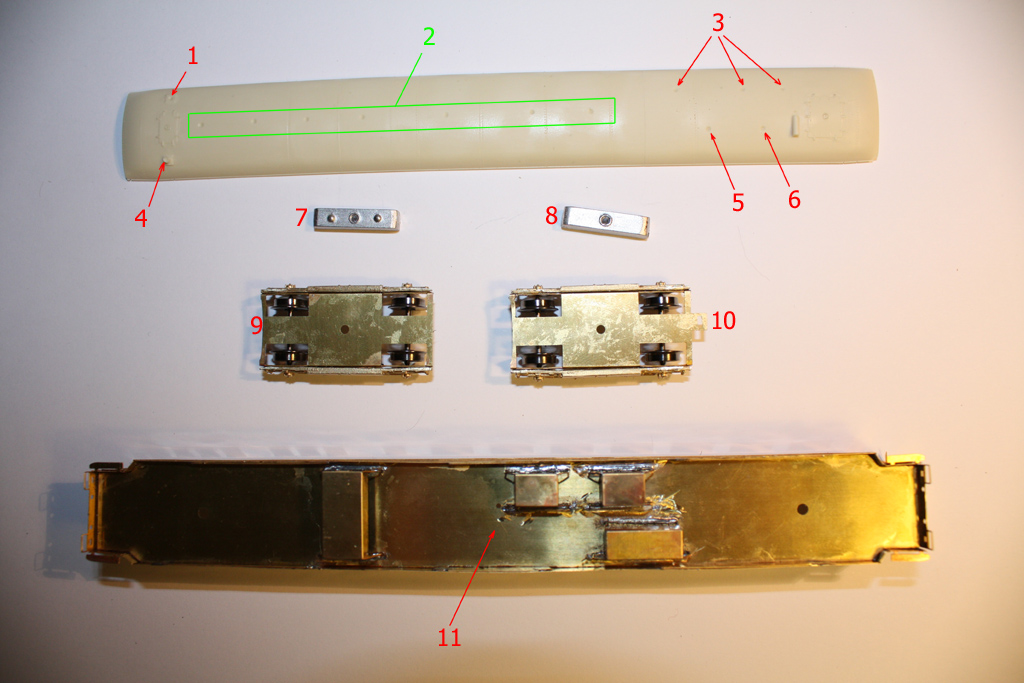

Nachfolgend zwei Fotos mit Kleinteilen zum komplettieren. Die grünen Zahlen sind mir eigentlich klar, aber ich habe sie einfach noch mal der Komplettierung halber mit aufgenommen. Vielleicht ergeben sich aus deren Mitabbildung auch einige andere offene Sachen.
1 bis 6 betrifft das Dach und deren Belüftungen, Schornsteinen etc.
- Welches Teil von 27 bis 32 kommt hier hin?
- eindeutig Nummer 27 zu verkleben.
- Was kommt da hin? Auch die 27?
- Leer lassen oder doch ein Bauteil? Welches 27 bis 32?
- Welches Teil von 27 bis 32 kommt hier hin?
- Welches Teil von 27 bis 32 kommt hier hin?
7. und 8. betrifft die Drehgestellhalter. Eigentlich ist mir klar, dass die unter das Bodenblech angeklebt werden. Jedoch sind die beide unterschiedlich. Eines von Beiden hat noch 2 Gnubbel.
A) Warum sind die Unterschiedlich?
B) Egal wie ich das Teil mit den Gnubbeln verkleben möchte: am Bodenblech verhindern die Gnubbel einen ordentlichen Kontakt und Richtung
Drehgestell würden sie eine ordentliche Drehung des Drehgestells unterbinden. Wozu taugen die? Zumal dann der Wagenkasten minimal Schief wird... (Ich bin drauf und drann, die einfach abzufeilen.)
9. und 10. betrifft die beiden unterschiedlichen Drehgestelle. Mittlerweile ist mir aufgefallen, dass das Teil 14 in das Drehgestell 10, und zwar in der viereckiegen Aussparrung rechts, gehört. Soweit sogut.
A) Aber welches Drehgestell muss unter welche Wagenhälfte? 9 unter den Küchenbereich oder 10 unter den Küchenbereich? Und
B) muss die Bremsimitation Richtung Wagenmitte oder Wagenrand zeigen?
Das große Rätsel ist Loch 11. Ich könnte mir vorstellen, dass sowohl Teil 13 hier her soll (passt aber nicht, würde schief stehen) als auch Teil 12 hier einen Platz finden könnte... Oder soll dieses Loch der Hinweis auf die Schrauben 16 sein, womit womöglich das Wagendach anzuschrauben ist?
Apropos Teil 12. Keine Ahnung, an welcher Position das zu verkleben ist. Irgendwie ist mir keine Postition aus meinen mir vorliegenden Informationen ersichtlich (ja ja, natürlich unter das Bodenblech. Aber wohin da, da ist ja massig Platz).
Ebenso Teil 13. Wobei ich hier zu dem Loch tendiere, obwohl es dann sehr schief, infolge einer Batteriekastenhalterung steht...
14. (Bremsimitation) und 15 (Bremsschläuche neben Kupplung) sind klar und geklärt.
16. Eindeutig zwei Bauteile, die aufgund der Miniaturisierung notwendig wurden und kein Bestandteil des Originals waren. Da jedoch im Wagendach keinerlei Bohrungen oder Markierungen für Bohrungen sind, vermute ich nur, dass diese das Wagendach halten sollen. Da ich mir eh gerade über die Inneneinrichtung Gedanken mache, bin ich mir nicht sicher, ob ich die verbauen möchte, wenn ich mit meiner Vermutung richtig liege. 2 Schrauben möchte ich nicht von der Innenbeleuchtung angestrahlt sehen. Aber grundsätzlich hätte ich schon gern gewusst, wie der Meister sich das vorgestellt hat, so Wagendach mit Wagenkasten verbinden, Positionen und Verfahrensweise und so...
17. sind die Schrauben für die Drehgestelle, die sich in 7 und 8 reinfressen sollen... Es sei denn ich liege falsch und die 16 sollen sich durch die Drehgestelle bis ins Wagendach fressen. Wozu wären dann die 17ner da?
18. Ein hübscher Messingdraht. Hübsch.
A) Sollte der beiliegen? Brauch ich den?
B) War der Knick gewollt?
C) an welche Stelle gehört der wohl hin?
19. Sind die
Puffer. Soweit so klar. Aber wie gehören die verbaut? Auf einem Foto (ca 70er Jahre) sieht es so aus, als wenn die Puffer auf der Wagenseite mit dem Restaurant, mit der schrägen Seite nach links, zeigen. Auf dem Foto aus den Dreizigern wiederum sind die Puffer auf gleicher Position nicht aussen links spitz zulaufend. (Wie sie wirklich gestellt sind, ist leider nicht ersichtlich, da Puffer an Puffer ein zweiter
Wagen drannen steht.)
A) Wurden die Puffer in der DR mal anders angebaut als ursprünglich in den 30er Jahren? Oder
B) haben die einfach in den 70ern auf Grund von Puffermangel zwei Linke verbaut?
C) wenn ich jetzt den 30ger Jahre Zustand abbilden möchte... Watt ist denn nu richtig?
20 und 21 betriff die Faltenübergänge.
A) Müssten das nicht 2 Stück wie die 21 sein? Oder
B) gehört das so, das der Speisewagen auf einer Seite einen Nicht-Faltenübergang hatte? Wenn ja, auf welcher Seite?
C) Oder ist das wieder eine halbe DR Umbaugeschichte, die ich ignoriere, da ich den Ursprungszustand darstellen möchte? (Also 2 mal Faltenübergang. Aber woher nehmen, wenn nicht stehlen?)
22. und 23. sind mir klar wo die hin gehören. Weiss nur noch nicht, wie die unter den Faltenübergang anzumontieren sind...
24. sind wohl Griffe. Für die Türen? Für das Dach? Seitenwände?
25. und 26. sind mir gänzlich unklar. 4 Kunststoffstückchen, eines davon ist kürzer. Wozu?
27. bis 32. gehören zum Dachaufbau und sind damit bereits abgefrühstückt.
So. Jetzt hoffe ich auf Meister SH oder andere Wissende, mich Unwissenden zu lehren.
Ansonsten tolles Modell. Wenn ich es denn fertig bekomme, füllt es endlich die Lücke in den DRG-Eilzügen.
Viele Grüße
Luftpost
, ich muß erst noch sehen ob ich sie so hinbekommen werde. Mit der Ausrüstung am Fahrzeugboden werd ich sehen, die Informationen und Bilder sind doch recht dünn gesät.
