Hallo Andreas,
meine Entscheidung fiel auch auf die Masten von Viessmann und die 0,35mm Drähte von Sommerfeldt.
Die Masten von Viessmann habe ich auch alle in eine neue Farbe gebracht (siehe Bild).
Von den Sommerfeldt Winkelmasten war ich enttäuscht. Die sind zwar stabil durch den Metallsteckling im Inneren, aber sehen genauso klobig wie die guten alten Hobbex aus.
An den Abspannern wäre ich auch sehr interessiert. Eine Idee wäre auch, nur diese in 3D Druck herzustellen, da das Löten des Quertragwerkes selbst einfach ist.
Viele Grüße
meine Entscheidung fiel auch auf die Masten von Viessmann und die 0,35mm Drähte von Sommerfeldt.
Die Masten von Viessmann habe ich auch alle in eine neue Farbe gebracht (siehe Bild).
Von den Sommerfeldt Winkelmasten war ich enttäuscht. Die sind zwar stabil durch den Metallsteckling im Inneren, aber sehen genauso klobig wie die guten alten Hobbex aus.
An den Abspannern wäre ich auch sehr interessiert. Eine Idee wäre auch, nur diese in 3D Druck herzustellen, da das Löten des Quertragwerkes selbst einfach ist.
Viele Grüße
Anhänge
jasch
Foriker
Passend zu den Winkelmasten von Viessmann gibt es in der digitalzentrale.de passende Anbauteile.
Ebenda auch Bausätze zu den Flachmasten in DR Ausführung in unterschiedlichen Höhen.
Ausleger sind nicht vorgesehen, die löte ich auch selber.
Edit hat noch Bilder ergänzt.😉
Ebenda auch Bausätze zu den Flachmasten in DR Ausführung in unterschiedlichen Höhen.
Ausleger sind nicht vorgesehen, die löte ich auch selber.
Edit hat noch Bilder ergänzt.😉
Anhänge
Zuletzt bearbeitet:
FB.
Foriker
Hallo miteinander
auf jeden Fall wird man um umfangreiche Tests mit verschiedenen Loks nicht herumkommen-je feiner die Oberleitung gebaut wird desdo größer das Risiko der der Stromabnehmer das ganze verbiegt
-hier haben wir wieder das Problem zwischen Optik und Funktion
fb.
auf jeden Fall wird man um umfangreiche Tests mit verschiedenen Loks nicht herumkommen-je feiner die Oberleitung gebaut wird desdo größer das Risiko der der Stromabnehmer das ganze verbiegt
-hier haben wir wieder das Problem zwischen Optik und Funktion
fb.
Hallo ege, deine Quertragewerkbastellei gefällt mir gut. Bei den Masten geht farblich noch was. Zum Einen empfinde ich deine noch zu dunkel und zum Anderen würde ich den Masten noch ein paar schwarze Schuhe verpassen, wirkt optisch Wunder. Hab mal ein Bild von meiner farblichen Umsetzung drangehangen.
Gruß Marcel
Anhänge
Zuletzt bearbeitet:
Hallo Ege,
Hallo Fb,
die Anfertigung der Fahrdrahthalter bzw. Abspanner durch 3D-Druck mag zwar sehr realistisch wirken, jedoch denke ich, dass das Material für die Anwendung zu spröde und diese schwer mit den Auslegern oder Tragwerken zu verbinden ist. Auch denke ich, dass die Federkräfte des Stromabnehmers ein solch filigranes Teil zerbrechen könnten. Daher werde ich stabile Fotoätzteile aus Neusilber anfertigen lassen. Die Farbgebung der Masten finde ich gelungen und den Hinweis von "flizi" (schwarze Schuhe an den Masten) finde ich sehr gut und habe dies auch für mich aufgeschnappt.
Modellbau besteht immer aus einen Kompromiss zwischen Funktionalität und Detailgetreue. Beides zusammen zu bekommen, ist die Herausforderung eines jeden Modellbauers.
Beste Grüße
Andreas
Hallo Fb,
die Anfertigung der Fahrdrahthalter bzw. Abspanner durch 3D-Druck mag zwar sehr realistisch wirken, jedoch denke ich, dass das Material für die Anwendung zu spröde und diese schwer mit den Auslegern oder Tragwerken zu verbinden ist. Auch denke ich, dass die Federkräfte des Stromabnehmers ein solch filigranes Teil zerbrechen könnten. Daher werde ich stabile Fotoätzteile aus Neusilber anfertigen lassen. Die Farbgebung der Masten finde ich gelungen und den Hinweis von "flizi" (schwarze Schuhe an den Masten) finde ich sehr gut und habe dies auch für mich aufgeschnappt.
Modellbau besteht immer aus einen Kompromiss zwischen Funktionalität und Detailgetreue. Beides zusammen zu bekommen, ist die Herausforderung eines jeden Modellbauers.
Beste Grüße
Andreas
Hallo,
ich möchte meinen aktuellen Prototypen zeigen. Ich habe mich entschieden, die Abspanner im 3D Druck herzustellen. Die Richtseile und das Halteseil sind aus 0,3mm Stahldraht.
Das Bild zeigt den provisorischen Einbau des Prototypen. Im Hintergrund ist noch ein Versuch zu sehen, der nur aus oberen und unteren Richtseil besteht.
Jetzt ein Detail.
Ich habe versucht, meine Stützpunkte dem Vorbild nachzuempfinden.
Wichtig waren mir Abspanner, Seitenhalter, Rohr und die beiden Halteseile.
Um das ganz stabil zu bekommen, habe ich kleine Ösen gedruckt in die die Stahldrähte gesteckt wurden.

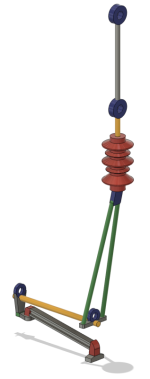

Hier das 3D Modell eines Stützpunktes
So sieht das Stück nach dem Drucken aus
Größere Schwierigkeiten hatte ich mit den Isolatoren, da ich kein Loch mit 0,5mm Durchmesser und 4mm Länge drucken konnte.
Ich habe die Isolatoren dann als Halbschale konstruiert.
Hier der 3D Druck und ein ausgelöster Halb-Isolator.

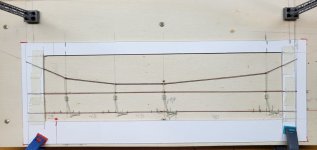

Um das ganze halbwegs sauber zusammen zusetzen, nutze ich eine Schablone.
Durch die Fixierung der Seile auf einem Rahmen, ist das ganze auch besser handhabbar bei der Farbgebung mittels Airbrush. Die Isolatoren habe ich dann mit dem Pinsel angemalt. Leider bin ich mit Airbrusch nicht so geübt.

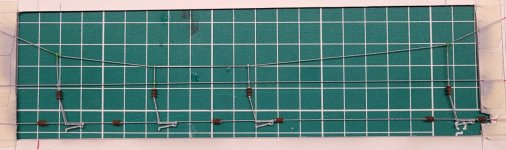

Und mit Farbe
Was eine Fummelei.
Mein besonderer Dank geht an @Birger für das Workshop für die 3D Konstruktion.
Viele Grüße von der Ostsee
ich möchte meinen aktuellen Prototypen zeigen. Ich habe mich entschieden, die Abspanner im 3D Druck herzustellen. Die Richtseile und das Halteseil sind aus 0,3mm Stahldraht.
Das Bild zeigt den provisorischen Einbau des Prototypen. Im Hintergrund ist noch ein Versuch zu sehen, der nur aus oberen und unteren Richtseil besteht.
Jetzt ein Detail.
Ich habe versucht, meine Stützpunkte dem Vorbild nachzuempfinden.
Wichtig waren mir Abspanner, Seitenhalter, Rohr und die beiden Halteseile.
Um das ganz stabil zu bekommen, habe ich kleine Ösen gedruckt in die die Stahldrähte gesteckt wurden.
Hier das 3D Modell eines Stützpunktes
So sieht das Stück nach dem Drucken aus
Größere Schwierigkeiten hatte ich mit den Isolatoren, da ich kein Loch mit 0,5mm Durchmesser und 4mm Länge drucken konnte.
Ich habe die Isolatoren dann als Halbschale konstruiert.
Hier der 3D Druck und ein ausgelöster Halb-Isolator.
Um das ganze halbwegs sauber zusammen zusetzen, nutze ich eine Schablone.
Durch die Fixierung der Seile auf einem Rahmen, ist das ganze auch besser handhabbar bei der Farbgebung mittels Airbrush. Die Isolatoren habe ich dann mit dem Pinsel angemalt. Leider bin ich mit Airbrusch nicht so geübt.
Und mit Farbe
Was eine Fummelei.
Mein besonderer Dank geht an @Birger für das Workshop für die 3D Konstruktion.
Viele Grüße von der Ostsee
Jan
Boardcrew
Du bist positiv bekloppt. Und das gefällt mir.
Macht so ein Aufwand Sinn, wenn keine dran kämen?!?
Zuletzt bearbeitet:
Hallo,
bei der Fahrleitung bin ich noch am knobeln. Da alles auf Segmenten gebaut ist, muss ich diese auch abnehmen können.
Pantos liegen nicht an und sind in der Höhe fixiert. Ich habe dazu die Federn entfernt und in die Gelenke ein wenig rote Farbe gegeben. Damit wird genügend Reibung erzeugt, dass die Höhe gehalten wird.
Viele Grüße von der Ostsee
bei der Fahrleitung bin ich noch am knobeln. Da alles auf Segmenten gebaut ist, muss ich diese auch abnehmen können.
Pantos liegen nicht an und sind in der Höhe fixiert. Ich habe dazu die Federn entfernt und in die Gelenke ein wenig rote Farbe gegeben. Damit wird genügend Reibung erzeugt, dass die Höhe gehalten wird.
Viele Grüße von der Ostsee
Doch aber nur an den Übergängen und dort kann man die Fahrleitung doch so gestalten, dass sie zwischen 2 Abspannungen einhängbar ist.
Hallo Madas,
das sind pro Übergang bis zu 7 Fahrleitungen, dazu noch Kreuzungen und Weichen.
Das wird anspruchsvoll beim Einfummeln. Vielleicht war die Entscheidung, Segmente zu bauen, für die Oberleitung das K.O.-Kriterium. Aber irgendwas ist immer - es war kein anderer Platz da.
Den immer noch aktuellen Baustand findest Du hier
Modellbahn im IKEA Ivar
Frage in die Runde:
Welches Buch muss ich mir kaufen, um an Maße von Streckenmasten zu kommen?
Ich würde mich sonst einfach an den Masten von Sommerfeld orientieren.
Viele Grüße von der Ostsee
das sind pro Übergang bis zu 7 Fahrleitungen, dazu noch Kreuzungen und Weichen.
Das wird anspruchsvoll beim Einfummeln. Vielleicht war die Entscheidung, Segmente zu bauen, für die Oberleitung das K.O.-Kriterium. Aber irgendwas ist immer - es war kein anderer Platz da.
Den immer noch aktuellen Baustand findest Du hier
Modellbahn im IKEA Ivar
Frage in die Runde:
Welches Buch muss ich mir kaufen, um an Maße von Streckenmasten zu kommen?
Ich würde mich sonst einfach an den Masten von Sommerfeld orientieren.
Viele Grüße von der Ostsee
LiwiTT
Foriker
jasch
Foriker
Da gibt es auch was in der...
Wenn du Zeit hast dich intensiver mit dem Thema zu Beschäftigen:
"Fahrleitungen elektrischer Bahnen" (In verschiedenen Ausgaben u.a. 3-519-16177)
Deine nächstbeste Quelle wäre Hochschule Stralsund - Hochschulbibliothek - <Sra5>
Besser Ausleihen, es kostet sonst 200€
Wenn es um grobe Abmessungen von bestimmten Komponenten geht, haben diverse Hersteller ihre Kataloge online.
furrerfrey.ch
Rail Power Systems
Siemens-Mobility
VG Ole
Zuletzt bearbeitet:
Hallo Ole,
vielen Dank für den Hinweis auf das Buch. Auf booklooker.de gibt es das für 150€ - werde es mir holen.
Den Katalog von Rial Power Systems kannte ich schon, da sind ganz gute Anregungen drinnen.
Ich spinne mir schon zusammen, die Oberleitung komplett zu planen und dann auch alle Abspanner und Seitenhalten korrekt zu setzen.
Viele Grüße von der Ostsee
vielen Dank für den Hinweis auf das Buch. Auf booklooker.de gibt es das für 150€ - werde es mir holen.
Den Katalog von Rial Power Systems kannte ich schon, da sind ganz gute Anregungen drinnen.
Ich spinne mir schon zusammen, die Oberleitung komplett zu planen und dann auch alle Abspanner und Seitenhalten korrekt zu setzen.
Viele Grüße von der Ostsee
LiwiTT
Foriker
Hallo Thomas,
im Moment sieht es so aus, dass ich auf den Fahrdraht verzichten werde. Dennoch werde ich mal einen Versuch machen. Mir schwebt vor, noch ein paar konstruktive Ösen einzubauen, um das Kettenwerk einzuhängen.
Das doppelte Halteseil werde ich nachbilden - dazu gibt es Angelschnur. Die Stützpunkte muss ich dann etwas verändern. Das wird der nächste Schritt.
Viele Grüße von der Ostsee
im Moment sieht es so aus, dass ich auf den Fahrdraht verzichten werde. Dennoch werde ich mal einen Versuch machen. Mir schwebt vor, noch ein paar konstruktive Ösen einzubauen, um das Kettenwerk einzuhängen.
Das doppelte Halteseil werde ich nachbilden - dazu gibt es Angelschnur. Die Stützpunkte muss ich dann etwas verändern. Das wird der nächste Schritt.
Viele Grüße von der Ostsee
jf-
Foriker
Sieht wirklich gut aus, was Du da bis jetzt gebaut hast.
Was die Tragseile anbelangt - hast Du schon mal in Erwägung gezogen, statt Angelschnur tatsächlich Seil zu verwenden? "Normale" Edelstahlseile aus 49 Einzeldrähten gibt es ab 0,27 mm Durchmesser, Feinstseile aus nur sieben Einzeldrähten bereits ab 0,09 mm.
Für den Fahrdraht noch ein Gedanke. Da Du nicht mit anliegendem Bügel fahren willst, brauchst Du ja an den Segmentübergangen keine mechanisch belastbare, sondern nur eine ausgerichtete Verbindung. Wenn Du die Fahrleitung aus Stahl anfertigst, sie zwei Millimeter überstehen lassen kannst, so daß 4mm Überlappung entstehen und Du die Drähte magnetisierst, werden sie sich ausgerichtet aneinander legen. Das funktioniert übrigens bis zu einem gewissen Grad sogar, wenn sie sich stumpf treffen.
Gruß Jens
Was die Tragseile anbelangt - hast Du schon mal in Erwägung gezogen, statt Angelschnur tatsächlich Seil zu verwenden? "Normale" Edelstahlseile aus 49 Einzeldrähten gibt es ab 0,27 mm Durchmesser, Feinstseile aus nur sieben Einzeldrähten bereits ab 0,09 mm.
Für den Fahrdraht noch ein Gedanke. Da Du nicht mit anliegendem Bügel fahren willst, brauchst Du ja an den Segmentübergangen keine mechanisch belastbare, sondern nur eine ausgerichtete Verbindung. Wenn Du die Fahrleitung aus Stahl anfertigst, sie zwei Millimeter überstehen lassen kannst, so daß 4mm Überlappung entstehen und Du die Drähte magnetisierst, werden sie sich ausgerichtet aneinander legen. Das funktioniert übrigens bis zu einem gewissen Grad sogar, wenn sie sich stumpf treffen.
Gruß Jens
