Digital Digitalisierung Piko BR 83.10
- Ersteller Katerchen
- Erstellt am
Klaus 1954
Foriker
Der Decoder ist Piko SmartDecoder XP 5.1 Sound Next18. Wollte mit CV 59 ein Reset auf Werkseintellung machen. Ging aber nicht.
FB.
Foriker
Hallo miteinander
-falscher Weg
zuerst Decoder und anderen Elektronikkrempel raus und abklären ob eine mechanische Ursache für die Probleme da ist
wenn die Lok im Analogbetrieb läuft lässt sich die Ursache schon mal auf den Decoder eingrenzen
den kann man dann mit einer anderen Lok testen
so kommt man der Fehlerquelle etwas näher
fb.
-falscher Weg
zuerst Decoder und anderen Elektronikkrempel raus und abklären ob eine mechanische Ursache für die Probleme da ist
wenn die Lok im Analogbetrieb läuft lässt sich die Ursache schon mal auf den Decoder eingrenzen
den kann man dann mit einer anderen Lok testen
so kommt man der Fehlerquelle etwas näher
fb.
TTbauer
Hersteller
Wie Lutz schon schrieb: Reset wird immer CV8 auf 8 setzen gemacht.
Wenn sich da nichts ändert, wohl oder übel Decoder mal rausnehmen (ist ja Steckplatz), Analogstecker rein (müsste der Lok beiliegen) und ganz normal mit einfachen Fahr- Trafo testen. Wenn dann alles läuft, hat der Decoder ne Macke--> Garantie; in diesem Fall würde ich den Decoder nirgends wo anders testen. Zurück zum Händler und reklamieren.
Gruß Holger
Wenn sich da nichts ändert, wohl oder übel Decoder mal rausnehmen (ist ja Steckplatz), Analogstecker rein (müsste der Lok beiliegen) und ganz normal mit einfachen Fahr- Trafo testen. Wenn dann alles läuft, hat der Decoder ne Macke--> Garantie; in diesem Fall würde ich den Decoder nirgends wo anders testen. Zurück zum Händler und reklamieren.
Gruß Holger
tokaalex
Foriker
Warum soll er seine Lok entkernen, wenn er am Decoder rumgedattelt hat und nun nicht weiterkommt ... macht kaum Sinn? 😏
FB.
Foriker
wenn irgendwo was klemmt und der Decoder deshalb aufgibt macht es natürlich
viel Sinn erst mal an der Progammierung rumzuwursteln.
fb.
fb.
viel Sinn erst mal an der Progammierung rumzuwursteln.fb.
fb.
tokaalex
Foriker
Lies erst einmal, was er geschrieben hat, bevor du Einsteiger mit solchen tiefgreifenden Eingriffen verwirrst... von Klemmen hat er überhaupt nix geschrieben! 🙄wenn irgendwo was klemmt und der Decoder deshalb aufgibt macht es natürlich
fb.
fb.
Klaus 1954
Foriker
Die Lok fährt wieder. CV8 auf 8 gestellt, und neu programmiert. Danke für die Hinweise. Man lernt sein Leben lang.
Schöne Feiertage und einen guten Start in 2024.
Schöne Feiertage und einen guten Start in 2024.
Ralf_2
Foriker
Gilt dieses CV8 -> 8 nicht überall als reset? Wenn nein, wo nicht?
Grüße Ralf
Grüße Ralf
TTbauer
Hersteller
Ist so in der Normung NMRA bzw auch NEM festgelegt, genau so wie die Hersteller Codes, welche in der CV8 auslesbar sind.
Gruß Holger
Da CV8 Schreibschutz hat, funktioniert das. Wahrscheinlich ist das "Wert 8" nur ein zusätzlicher Schutz gg versehentliches Reseten.
Bei Zimo gibt es noch CV8=0 für Sounddecoder. Hierbei wird die werkseitige Tabelle geladen. Bei CV8=8 werden die CV Werte des Soundprojekt geladen.

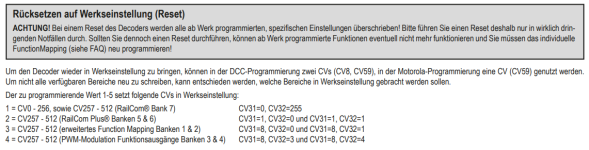

CV8 = 8 ist der einzige in der RCN-226 genormte Wert für einen Decoder-Reset. Daher kann man davon ausgehen, dass dies bei vielen Decodern zum Erfolg führt, aber noch lange nicht bei Decodern aller Hersteller. Viele Decoder haben auch noch Sondervarianten beim Reseten, so dass nicht immer der Vollreset notwendig ist. Lieber einmal mehr nachlesen, als hinterher vezweifelt nach Hilfe rufen. Hier als Beispiel ein Auszug aus einer Anleitung mit entsprechenden Hinweisen:
Moin,
in meiner 83 ist ein Zimo 580N18 drin mit Soundprojekt von Herrn Henning.
Ich hatte Führerstand und Fahrwerksbeleuchtung wie hier beschrieben mit einem MX618
programmiert und es hat Alles funktioniert.
Nun habe ich das Soundprojekt BR94 von A.Mayer geladen und die Fahrwerksbeleuchtung auf F7 glegt.
Danach ging kein Fahrwerk und kein Führerstand mehr. Also versucht, den alten Zustand wieder herzustellen.
Ohne Erfolg. In die SUSI-Bänke die Default-Werte laut Tabelle geschrieben, hilft auch nichts.
Komisch ist folgendes Verhalten:
CV 1021 ---w 1
CV 982 --- w 8 dann steht in Bank0 und Bank2, CV 982 auch 8 ??
Ich habe es mit dem MS580N18, FW 4.254 (soll inzwischen auch SUSI können) und dem MX618 probiert.
Bei beiden das gleiche Verhalten. Programmiert mit MXULFA und ZCS.
Hat jemand von den Experten eine Idee, wie ich weiterkomme?
Grüße aus EF
PK
in meiner 83 ist ein Zimo 580N18 drin mit Soundprojekt von Herrn Henning.
Ich hatte Führerstand und Fahrwerksbeleuchtung wie hier beschrieben mit einem MX618
programmiert und es hat Alles funktioniert.
Nun habe ich das Soundprojekt BR94 von A.Mayer geladen und die Fahrwerksbeleuchtung auf F7 glegt.
Danach ging kein Fahrwerk und kein Führerstand mehr. Also versucht, den alten Zustand wieder herzustellen.
Ohne Erfolg. In die SUSI-Bänke die Default-Werte laut Tabelle geschrieben, hilft auch nichts.
Komisch ist folgendes Verhalten:
CV 1021 ---w 1
CV 982 --- w 8 dann steht in Bank0 und Bank2, CV 982 auch 8 ??
Ich habe es mit dem MS580N18, FW 4.254 (soll inzwischen auch SUSI können) und dem MX618 probiert.
Bei beiden das gleiche Verhalten. Programmiert mit MXULFA und ZCS.
Hat jemand von den Experten eine Idee, wie ich weiterkomme?
Grüße aus EF
PK
Mit CV 1021 = 1 wählst Du aber Bank 1 zum Lesen/Schreiben aus. Schreibst Du nun eine 8 in CV982 dann heißt dies, dass F3_on den FA3 der ECU für Vorwärts einschaltet.
Wenn Du an 982.0 ran möchtest zum Schreiben od. Lesen, dann muss Du zuerst CV 1021 auf 0 setzen. Danach erst kannst Du 982.0 wirklich lesen od. schreiben.
Wenn Du an 982.1 ran möchtest zum Schreiben od. Lesen, dann muss Du zuerst CV 1021 auf 1 setzen. ...................
Wenn Du an 982.2 ran möchtest zum Schreiben od. Lesen, dann muss Du zuerst CV 1021 auf 2 setzen. ...................
.....................................
Wenn Du die ECU auf Werkseinstellung zurücksetzen möchtest, kannst Du versuchen in CV 980.0 eine andere Zahl, als 162 reinschreiben.
Das ist die CV für die Hersteller-ID. Wird diese mit einem anderen Wert beschrieben, als den Default-Wert, führt dies eigentlich zum Decoder Reset und laden der Werkseinstellungen. Jedenfalls ist es bei der E77 von Tillig so.
Also CV 1021 auf 0 programmieren und danach CV 980 sicherheitshalber auslesen. Wenn dort dann 162 rauskommt, kannst Du anschließend mal 0 oder 255 versuchen. Wenn das geklappt hat einfach mal nach einander alle CVs von 982 bis 1017 auslesen und schauen, ob sie mit der Tabelle der Defaultwerte übereinstimmen. Wenn ja, sollte der Reset geklappt haben. Falls nicht, dann bleibt nur das Durchgehen jeder einzelnen CV der Bänke 0-3. Dazu erst die Bank mit CV 1021 wählen und dann die CVs 982 bis 1017 mit den Defaultwerten aus der Tabelle beschreiben.
Viel Erfolg.
Wenn Du an 982.0 ran möchtest zum Schreiben od. Lesen, dann muss Du zuerst CV 1021 auf 0 setzen. Danach erst kannst Du 982.0 wirklich lesen od. schreiben.
Wenn Du an 982.1 ran möchtest zum Schreiben od. Lesen, dann muss Du zuerst CV 1021 auf 1 setzen. ...................
Wenn Du an 982.2 ran möchtest zum Schreiben od. Lesen, dann muss Du zuerst CV 1021 auf 2 setzen. ...................
.....................................
Wenn Du die ECU auf Werkseinstellung zurücksetzen möchtest, kannst Du versuchen in CV 980.0 eine andere Zahl, als 162 reinschreiben.
Das ist die CV für die Hersteller-ID. Wird diese mit einem anderen Wert beschrieben, als den Default-Wert, führt dies eigentlich zum Decoder Reset und laden der Werkseinstellungen. Jedenfalls ist es bei der E77 von Tillig so.
Also CV 1021 auf 0 programmieren und danach CV 980 sicherheitshalber auslesen. Wenn dort dann 162 rauskommt, kannst Du anschließend mal 0 oder 255 versuchen. Wenn das geklappt hat einfach mal nach einander alle CVs von 982 bis 1017 auslesen und schauen, ob sie mit der Tabelle der Defaultwerte übereinstimmen. Wenn ja, sollte der Reset geklappt haben. Falls nicht, dann bleibt nur das Durchgehen jeder einzelnen CV der Bänke 0-3. Dazu erst die Bank mit CV 1021 wählen und dann die CVs 982 bis 1017 mit den Defaultwerten aus der Tabelle beschreiben.
Viel Erfolg.
Das Programmieren der Piko SUSI Bänke des Lichtcontollers mit MS / MN Decodern hat bei mir auch nie richtig funktioniert. Ich glaube am ehesten noch im POM Modus. Ich habe diese PIKO Loks mittlerweile alle auf MX Decoder umgerüstet. Dann funktioniert das Schreiben der SUSI Bank. Event. musst du zum Programmieren der Lichtfunktionen den MX-Decoder wieder einbauen und vielleicht auch mal einen anderen Programmer verwenden.
Die Fahrwerksbeleuchtung auf A3 liegt auf der Bank 1 (CV1021=1). Bei Zimo Decodern programmierst du aber nicht über die CVs von Slave 3, sondern über Slave 1. Du must also statt der CV982 die CV 902 verwenden! Auf die CV982 ff. wirst du mit einem Zimo nicht zugreifen können.
Es kann sein das du auch die CV 897 für die Programmierung auf 1 ändern musst.
Ob madas Reset-Informationen so funktionieren werden weiß ich nicht. Laut Piko Tabelle bewirkt ein Schreiben von CV1019=255 in Bank 0 (bei Zimo Decodern dann CV939=255) ein Reset auf die Grundeinstellungen.
Viel Spaß
Die Fahrwerksbeleuchtung auf A3 liegt auf der Bank 1 (CV1021=1). Bei Zimo Decodern programmierst du aber nicht über die CVs von Slave 3, sondern über Slave 1. Du must also statt der CV982 die CV 902 verwenden! Auf die CV982 ff. wirst du mit einem Zimo nicht zugreifen können.
Es kann sein das du auch die CV 897 für die Programmierung auf 1 ändern musst.
Ob madas Reset-Informationen so funktionieren werden weiß ich nicht. Laut Piko Tabelle bewirkt ein Schreiben von CV1019=255 in Bank 0 (bei Zimo Decodern dann CV939=255) ein Reset auf die Grundeinstellungen.
Viel Spaß
Ja das wäre dann eine 3. Möglichkeit. Da war ich mir nur etwas unsicher, weil da Modul Config 1 und 2 steht.
@madas: Danke für die ausführlichen Erklärungen. Das habe ich soweit verstanden.
Seltsam ist, wenn ich CV1021=1 schreibe und dann in CV 982=64 warum ist dann nachCV1021=0
in der CV 982 auch 64. Ist doch eine andere Speicherbank (0).
Ich bau jetzt nochmal den MX618 ein und probier weiter.
Seltsam ist, wenn ich CV1021=1 schreibe und dann in CV 982=64 warum ist dann nachCV1021=0
in der CV 982 auch 64. Ist doch eine andere Speicherbank (0).
Ich bau jetzt nochmal den MX618 ein und probier weiter.
Zuletzt bearbeitet:
Nicht jedes Register ist wirklich beschreibbar. CV 8 (Reset) übernimmt auch nicht die 0 oder 8, reagiert aber darauf.
Ein Reset hat mit allen beschriebenen Methodden nicht funktioniert. Ich habe mal in alle cv's die Werte laut
PIKO's Liste geschrieben, hat auch nicchts gebracht.
@Per: Wenn ich madas richtig verstanden habe, schalte ich mit der CV1021 zwischen den Speicherbänken um.
Da ist es unlogisch das ein Wert, den ich in Bank 1 schreibe auch in Bank 0, 2 und 3 erscheint.
PIKO's Liste geschrieben, hat auch nicchts gebracht.
@Per: Wenn ich madas richtig verstanden habe, schalte ich mit der CV1021 zwischen den Speicherbänken um.
Da ist es unlogisch das ein Wert, den ich in Bank 1 schreibe auch in Bank 0, 2 und 3 erscheint.
Und du hast vor jedem lesen auch wieder die Bank gewechselt?
