Moin,

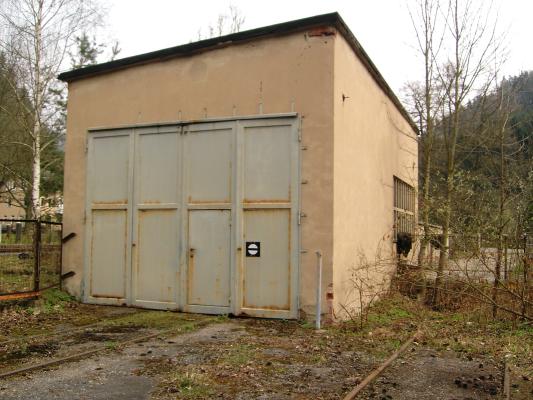

wenn schon große Tore gebaut werden, denkt bitte auch mal an eine Schlupftür, wie im Bild rechts zu sehen.
Muss nicht in jedem Tor sein, aber das ist schon schön, wenn man nicht jedesmal das große Tor aufmachen muss, nur um mal in den Schuppen zu kommen.
Grüße ralf_2



[PapaT]

Hi Ralf,

die Fahzeughalle ist mal wieder so´n typischer, drecks, scheiss, stinknormaler TGL-Bau, wie ich sie einfach immer wieder geil finde und keiner ist in der Lage, mir mal nen BS anzubieten.
Das Tor ist auch nicht schlecht mit drei Feldern.



[Ralf_2]

Das war unser Lokschuppen. Über dem Tor stand "Vor Einfahrt Halt" - die Sh2 Scheibe ist ja auch nicht von ungefähr auf die Tür gemalt.

Ein Einheitsbau ist da nur bedingt hinsichtlich der Verwendung von einzelnen Einheitselementen.
Konstruiert und gebaut haben wir das Ding selber.

In das Tor habe ich seinerzeit eine Woche nach Kompletterneuerung bei der Verladebereitschaft am Wochenende mit einem Plattenwagen eine Delle reingedrückt.
Die Freude am Montag war groß!
Grüße ralf_2



[TT-Fahrer]

Da kann ich mich PapaT nur anschließen und würde gern sogar noch dieses Bild hier ergänzen:

Für diese "V15-Wohnung" habe ich sogar die Bauzeichnungen. Vielleicht sollte ich mich damit mal an Auhagen wenden (der Gedanke kam mir bisher wirklich noch nicht von allein )

So - jetzt will ich aber nicht weiter das Thema von 53 0001 verwässern



[Spreewald-Bahn]

Wäre BUSCH da nicht der bessere Ansprechpartner???

Mit freundlichem Gruß
Sven



[bahnmailman]

Moin!

Wir hatten im Werksgelände viele Jahre eine Traglufthalle. Die Schleuse hatte auch solche dreiteiligen Tore mit 'Schlupftür'. Leider ist da nichts mehr von zu sehen aber im Netz habe ich dieses Beispiel gefunden...

War immer recht spannend, wenn man da mal rein musste

Gruß BMM

.



[Barry]

...Busch hat doch solche Türen im Angebot?

VG
Patrick



[bahnmailman]

Du meinst die Tore der Fahrzeughalle Busch #8808?

Die erscheinen mir aber sehr 'schlicht'

.



[Barry]

Yap. .... finde die aber sehr schön. ....

VG

Patrick



[Ralf_2]

Ich finde vor allem die Scharniere zu grob. Die Farbe betont das noch.
Grüße Ralf_2



[BR 53 0001]

Hallo Leute

Schön daß ich so viele für das Tor begeistern kann !

Und ... natürlich wird es auch ein Torpaar mit Schlupftür geben.
Und ... selbstverfreilich kann diese so montiert werden daß sie sich öffnen lässt !

Etwa so wie hier: http://www.tt-board.de/forum/showpost.php?p=764594&postcount=960

Wem übrigens zu viel "Glas" in den Flügeln ist, kann je nach Wahl, die Fensterkreuze entfernen und das "Glas" nach dem einsetzen mit Farbe versiegeln.
Sieht dann wie eine Blechbeplankung aus !



[Barry]

Finde ich auch total spannend. ...

http://media101.zgt.de.cdn.otz.de/c...EZZMFUTOUKXE511122009142702/D893450202590.JPG



[BR 53 0001]

Hallo Leute

Hat wer von Euch folgendes zu Hause:

Miba Spezial 56 vom Mai 2003 ab Seite 93 ???

Da ist ein Schließfolgeantrieb für Tore abgebildet !

Könnte gut nen Scan davon brauchen !!!



[Der Schwarzwälder]

Hallo Dirk,
kommt man nicht über die HP bei der Miba da ran, die hatten eigentlich alles gespeichert.
2003 ist halt doch schon ziemlich lange wieder her.

VG Torsten.



[BR 53 0001]

Hi Torsten alter Dunkelwaldbewohner

Leider nicht, geht nur zurück bis 2007 !
Danke aber für den Tipp !



[Der Schwarzwälder]

Hm, schade und ich glaube diese Ausgabe habe ich nicht.
Wenn ich das allerdings genau sagen wollte, dann müßte ich meine Schränke alle durch ackern und das kann dauern.
Da ich die Sonderausgaben nicht regelmäßig gekauft habe, stecken die irgendwo dazwischen und so kann auch nicht bestimmt sagen, das ich sie vielleicht doch habe.
Wenn ich am Wochenende dazu komme gucke ich nach, aber nicht , wenn ich sie nicht habe.
Ein Versuch ist es Wert.

Grüße aus dem ziemlich weisen Wald, momentan.



[ford.prefect]

Kein Problem

Hallo Dirk, ich habe die MIBAs auf CD und kann Dir die betreffende PDF schicken.



[PapaT]

In Klötzes Brücken Fred wird das auch gerade behandelt. Ab #739 weiterlesen.



[Osthesse]

Tore

Hallo BR 53 0001,

an den Toren hätte ich auch Bedarf!
Siehe Anhang.

Gruß
Thomas



[BR 53 0001]

Hallo Leute

Man, hätte nicht gedacht daß das Thema so interessant für Euch ist !!!
Freut mich aber sehr !

Vielen Dank an alle die mir weitergeholfen haben, besonderen Dank an jene, denen ich die Scans und PDFs zu verdanken habe.

Hey Thomas

Die Maße bitte !



[BR 53 0001]

ÜBERLADEKRAN BAUART HORB

Ein Hallo an die interessierten Betriebsmaschienen Verantwortlichen


Heute nun habe ich die Platine eingehend geprüft und für gut befunden.

Interessierte Betriebschefs werden nun um Mitteilung des Bedarfs gebeten !
Für eingehende Bestellungen die der Produktion bis spätestens Sonntag Abend vorliegen, ist ein Betriebsmittelbeitrag von 75 Kohlestücken zuzüglich 5 Kohlestücke für die Spedition zu entrichten.

Später eingehende Bestellungen gehen zu Lasten der Lieferkosten, was einen erhöhten Betriebsmittelaufwand von 85 Kohlestücken zuzüglich 5 Kohlestücke für die Spedition erfordert !

Mit den besten Grüßen aus dem Bärliner RAW,

Dirk



[BR 53 0001]

Falttor nun auch mit Schlupftür

Hallo Falttorinteressierte

Habe nun auch das Tor mit Schlupftür gezeichnet.
Die rot gezeichneten Laschen an den Zwischenstücken der Tore müssen nach dem ausrichten und heften z.B. mittels Trennschleifer oder Nagelschere entfernt werden.
Ebenso verhält es sich mit dem gelb gezeichneten Zwischenstück für die Schlupftür.
Dieses muss entfernt werden um nach der Lackierung das "Glas" von unten einschieben zu können.
Das rote Rahmenteil stellt eine Schneidschablone für das "Glas" der Schlupftür dar.



[TThomas a DD]

Guten Abend,

Sehe ich das richtig das auf der Platine 4 Türen sind oder sind das die Vorder bzw Rückseite?
Bei 4 Toröffnungen mit je 4 Toren benötigte ich dann 2 Platinen oder 4?
Danke.
Und womit fülle ich die Flächen?



[BR 53 0001]

Hi Thomas

Die Linke Zeichnung ist für ein Torpaar mit 4 Flügeln und Schlupftür.
Analog der Tür in meinem Lokschuppen.

Also: Sprossenteil außen, U - Rahmen mitte, Sprossenteil innen.
Der U - Rahmen wird dann nach der Lackierung ( von unten einschieben ) mit 0,10 mm Kunststoff verglast.

Gleiches gilt für das Tor ohne Schlupftür !

Abgebildet sind also Tore für 2 Bauöffnungen !



[TThomas a DD]

Ok Danke
Sollte ich verstanden haben.
Also benötigte ich das ganze 2 mal
da ich 4 Bauöffnungen habe.
Richtig?
