BR 23.10 von Tillig [Neukonstruktion 2014]

[Phil]

Gegenkurbeln abziehen
Kuppelstangen entfernt
Bodenplatte abschrauben
Radsätze entnehmen
Radschleifer reinigen, eventuell etwas nachjustieren
Wieder zusammen bauen



[TT FAN 1961]

Wenn er Pech hat fällt ihm die ganze Steuerung auseinander, und das bekommt er bestimmt nicht allein wieder zusammen.



[Bw Pankow]

Es geht mir um den Tender ...



[Koch1]

Das kommt mir doch irgendwie von meinen 50.35 und 50 Altbau bekannt vor...
Insofern du die alte Lok-Tenderverbindung hast, kommen dort lose Kabelbindungen in Lok und/oder Tender in Frage.
Dort würde ich zu allererst anfangen zu suchen.
Da löst sich gern mal das eine oder andere Kabel im Verlauf der Jahre, mit den von dir beschriebenen Folgen.
Mal demontieren, und alle Kabel gut prüfen, ggf. eben ersetzen.
Davon abgesehen, ist es auch nicht verkehrt, die Kontaktstifte zwischen Platine und Stromschleifern im Tender durch Kupferlackdrähte zu ersetzen.
Ist zwar mühselig, aber sehr Wirkungsvoll.



[LiwiTT]

...steht nix dazu drinne

Zu meiner "Rechtfertigung":
Es gibt darin aber eine Explosionszeichnung, anhand der dargestellten Teile sich eine mögliche Demontage herleiten lässt.



[152 032-9]

Soweit es um das Abnehmen der Tenderdrehgestellblenden geht:

Die hängen an zwei Rastnasen, in die die äußeren Drehgestellquerträger der roten Blende einrasten.

Bei mir hat sich bewährt:

- Tender auf den Kopf legen,
- Drehgestellblende an den Längsseiten mit Daumen und Zeigefinger greifen,
- dabei in Längsrichtung so weit verschieben, dass eine der zwei Rastnasen etwas entlastet wird und
- an der Stelle der entlasteten Rastnase die Drehgestellblende gleichzeitig vom Tenderboden abheben/ausrasten.

Trotzdem Vorsicht wegen eventuell wegfliegender Teile.

P.S.:

Wenn es nicht auf höchste Anhängelasten bei Vorwärtsfahrt ankommt, bei der Gelegenheit die Haftradsätze als ersten und dritten Tenderradsatz einbauen.
Damit sind die zwei Tenderradsätze ohne Haftreifen für die Stromabnahme weiter voneinander entfernt und gegeneinander beweglicher.

MfG



[Bw Pankow]

Das kommt mir doch irgendwie von meinen 50.35 und 50 Altbau bekannt vor...
Insofern du die alte Lok-Tenderverbindung hast, kommen dort lose Kabelbindungen in Lok und/oder Tender in Frage.
Dort würde ich zu allererst anfangen zu suchen.
Da löst sich gern mal das eine oder andere Kabel im Verlauf der Jahre, mit den von dir beschriebenen Folgen.
Mal demontieren, und alle Kabel gut prüfen, ggf. eben ersetzen.
Davon abgesehen, ist es auch nicht verkehrt, die Kontaktstifte zwischen Platine und Stromschleifern im Tender durch Kupferlackdrähte zu ersetzen.
Ist zwar mühselig, aber sehr Wirkungsvoll.

Dadurch das die Lok ja fast fabrikneu ist, denke ich mal, das es kein loses Kabel sein wird - aber Dank für den Tip!

Zu meiner "Rechtfertigung":
Es gibt darin aber eine Explosionszeichnung, anhand der dargestellten Teile sich eine mögliche Demontage herleiten lässt.

Deine BDA ist zwar von einer früheren Lok, dafür aber bisschen besser dargestellt ... Danke!

Soweit es um das Abnehmen der Tenderdrehgestellblenden geht:

Die hängen an zwei Rastnasen, in die die äußeren Drehgestellquerträger der roten Blende einrasten.

Bei mir hat sich bewährt:

- Tender auf den Kopf legen,
- Drehgestellblende an den Längsseiten mit Daumen und Zeigefinger greifen,
- dabei in Längsrichtung so weit verschieben, dass eine der zwei Rastnasen etwas entlastet wird und
- an der Stelle der entlasteten Rastnase die Drehgestellblende gleichzeitig vom Tenderboden abheben/ausrasten.

Trotzdem Vorsicht wegen eventuell wegfliegender Teile.

P.S.:

Wenn es nicht auf höchste Anhängelasten bei Vorwärtsfahrt ankommt, bei der Gelegenheit die Haftradsätze als ersten und dritten Tenderradsatz einbauen.
Damit sind die zwei Tenderradsätze ohne Haftreifen für die Stromabnahme weiter voneinander entfernt und gegeneinander beweglicher.

MfG

Mit Blick auf @LiwiTT und Deiner Beschreibung hat es dann geklappt - vielen vielen Dank für die Mühe!

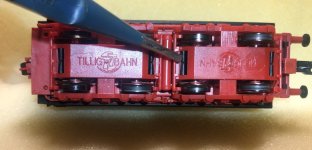

Da wo der Schreibendreher hinzeigt, damit wird die Drehgestellblende gehalten bzw. rastet diese. So wie @152 032-9 beschrieben hat, klappt es aber ganz gut.

Testen kann ich aber erst nächsten Freitag, ob die nachgebogenen Schleifer das Problem wirklich beseitigt hat.

Ich habe mal Bilder gemacht, falls noch ein anderer das Problem hat ...

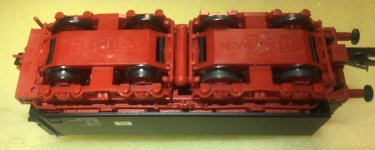

Vorher:



Offen, da ist die Rastnase:



Offen, die inneren Schleifer schon gebogen:

Fertig, mit geänderter (Haft-)Räderanordnung, Rastnase wieder an alter Stelle ...



[Phil]

Jetzt sind die Radschleifer aber definitiv zu stark gebogen
So ein große Auslenkung haben die Radsätze nicht in den Kurven.



[Bw Pankow]

Ich schau am Freitag, wie der Bogen genommen wird ...



[Bw Pankow]

Ohne Problem schnurrt sie jetzt seit 45 min wieder durch den Rechtsbogen ... ich bin glücklich

Danke nochmal besonders an @LiwiTT und @152 032-9 👍



[Koch1]

Gebe doch einfach mal zum Test Strom auf die Gleise, und hebe den Tender dabei bis über die Gleise ab.
Gleichzeitig den Tender nach links und rechts so ausschwenken, das auch die Lok/Tenderkupplung mit bewegt wird.
Dann wirst du sehen, ob die Schleifer im Tender wirklich das Problem waren, denn bei ordentlicher Stromübertragung von der Lok zum Tender hätte das vorher im Rechtsbogen auch ohne nachgebogene Schleifer im Tender funktionieren müssen.
