Amtrak Superliner

[Desirofreak]

Verglichen mit Vorbildfotos wirken die Fenster etwas zu hoch ingesamt. Die sehen im Original deutlich flacher aus, aber das kann auch täuschen.
Guckst du hier: https://c8.alamy.com/comp/2C0712C/a...union-station-dallas-texas-tx-usa-2C0712C.jpg

Die untere Reihe liegt innerhalb des "glatten" Bereiches zwischen den Sicken. Die obere Reihe nimmt in der Höhe circa die Hälfte des "glatten" Bereiches ein.



[tt-schubi]

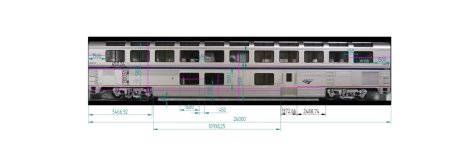

meine Vorlage für die Bemaßung:



[Desirofreak]

Ok das erklärt es. Du hast mit dem Aussichtswagen angefangen.
Kleiner Tipp eines Konstrukteurs, der auch schon häufig Dinge doppelt gezeichnet hat. Mach dir eine Kopie von dem "leeren" Wagenkasten ohne die Fenster, dann kannst du den als Basis für die anderen Wagentypen gleich benutzen.



[tt-schubi]

Vielen Dank für deine Hinweise, auch ich habe mir da früher mehrfach doppelte Arbeit gemacht. Seitdem speichere ich meine Arbeiten jeweils schon nach wenigen Konstruktionsschritten mit ordentlichen Bezeichnung (Thema: Stücklisten, Einzelteile, Baugruppen ....) ab.

Nochmals danke für die Hinweise. Gern auch wieder.



[Carsten]

Gut, mitdrehen wäre auch etwas übertrieben.
Ich meine das Gehäuse - welches Vorbild.



[MacG]

Das schaut aus wie ein Amtrak Superliner I Lounge Car.



[tt-schubi]

Hallo MacG, ja deine Vermutung ist richtig.



[tt-schubi]

Hallo TT-Freunde,

ich habe mich nun doch entschieden den Amtrak Reisewagen Superliner mit MD 76 zu konstruieren.

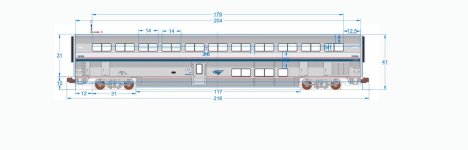

Maßbild im richtigen Maßstab habe ich in Solid Edge skaliert.



[derRiTTer]

Welche Lok soll den eigentlich bei Dir ziehen?



[tt-schubi]

Erst will ich mal sehen, ob das mit dem Wagen etwas wird. Dann mal sehen. ...



[tt-schubi]

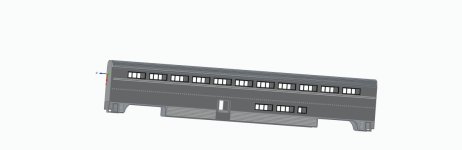

Ein Stück Konstruktion von heute:



[tt-schubi]

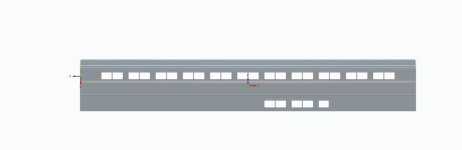

Es geht weiter mit der Konstruktionktion:



[Per]

Jetzt wird es noch etwas verwirrender, ein Teil hier, einer im Blog (nicht Block), oder doppelt



[tt-schubi]

ich hab den Block gelöscht ...



[tt-schubi]

Hallo 3D Freunde,

ich habe einen Amtrak Superliner für 3D Druck konstruiert. Nun suche ich einen guten und günstigen Anbieter für SLA Druck. Kann mir da jemand helfen?

Danke TT-Schubi



[Carsten]

Gut und günstig schließen sich eigentlich aus.

• Dafür würde ich nicht bei shapeways.com drucken lassen!
• Graues Harz 3D-Druck Service | i.materialise vielleicht, aber nicht günstig
• Hier vielleicht, wenn die Abmessungen passen: DLP Ultra HD Resin



[Desirofreak]

Für meinen Drucker daheim ist er leider zu groß... Aber auf das Ergebnis bin ich gespannt



[E18]

Wie groß ist er denn ? Könnte eine größe von Bauvolumen: 192 mm (L) * 120 mm (B) * 250 mm (H) drucken



[Desirofreak]

Wenn ich das Maßbild aus dem anderen Thread richtig deute:

https://www.tt-board.de/forum/attachments/massbild-superliner-reisewagen-1-120-jpg.487764/

216mm lang und 41mm hoch



[Per]

Gut und günstig schließen sich eigentlich aus.

Deshalb macht man günstige Probedrucke, wenn alles passt, dann gut.



[tt-schubi]

Erst einmal danke für entsprechenden Hinweise.

Desirofreak hat recht: 216 mm / 41 mm ohne Drehgestell/ 25 mm. Drehgestell wird separat gedruckt.

Hallo E18 das würde dann ja bei dir passen. SLA drucken? Möglicher Preis?

Nein! Gut und günstig müssen sich nicht zwangsläufig ausschließen. Das hat mein langes Berufsleben sehr oft gezeigt.

Viele Grüße TT-Schubi

MD 76 ist in Arbeit, siehe unten.



[tt-schubi]

Der Amtrak Superliner ist nun fertig konstruiert.

Hier eine kleine Video-Sequenz. Die Drehgestelle werden natürlich jeweils einzeln und ohne die provisorischen "Radscheiben" gedruckt.
Anhang anzeigen Mein Film.mp4



[Bigfoot]

Wenn ein Laie ein Modell konstruiert, welches von jemand anderem gedruckt werden soll, ist das oft schwierig. Jemand der konstruiert und selber druckt, weiss durch Erfahrung worauf er achten muss und was er am besten wie konstruiert, damit er mit seinem Drucker das optimale Ergebnis erzielen kann. Ausschuss wird hier sicher erstmal vorprogrammiert sein.
Ich wünsche dir trotzdem gutes gelingen, bei deiner Umsetzung, unmöglich ist es sicher nicht.



[MacG]

Wenn ich mir das Modell so anschaue, würde ich da noch Aufnahmepunkte für den Wagenboden vorsehen und das Gehäuse innen mit Spanten aussteifen. Mit Vorbildfotos habe ich es jetzt nicht verglichen.



[Carsten]

Das wollte ich auch gerade schreiben.

Der Amtrak Superliner ist nun fertig konstruiert.

Der Wagenboden und die Inneneinrichtung fehlen noch.
Wie dick sind die Seitenwände?
Wie sollen die Fenster entstehen?
