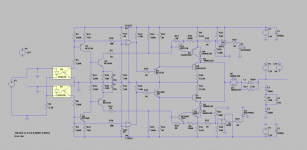

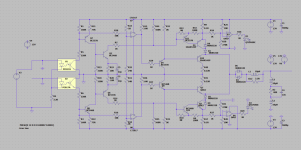

Das ist das leidige Problem von Foren - man kann sich halt nicht direkt unterhalten. Deshalb doch mal neu gezeichnet mit Bauteilbezeichnung und Erklärung; die End-T lassen den Rückstrom zu, allerdings kann man das in der Simu so nicht sehen, da jeweils beide Treiber an den Basen zusammengeklemmt sind.
Die 3A über R37 (R37a) sind der max zulässige Strom, hier sind ca 285mA bei 11.5V an der Last relevant. T6 und T6a sind als Strombegrenzer gedacht.
Die negative Seite ist hier zu, R42a und R41a haben Emitterpotential (bl Verbindung).
Ube T5 und Ube T2 bekommen Kollektorpotential (rt Verbindung), öffnen und lassen den Strom von Ub+ zur Last über beide End-T durch.
Wenn Ube T2 auf Emitterpotential gezogen wird, schließt T3, T4 bleibt offen, da Ube T5 noch auf Kollektorpotential liegt.

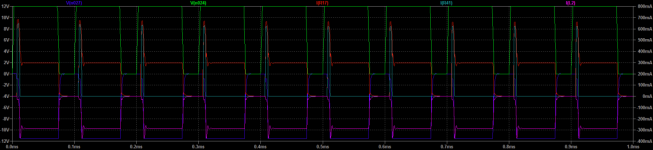

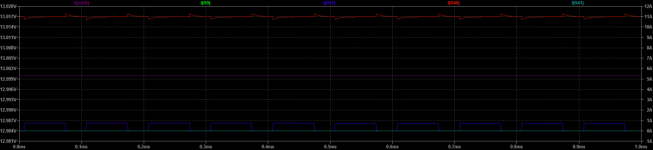

In der Simu sind über dem Lastgebilde 2 Spannungsquellen gezeichnet. Mit denen hab ich den Rückwärtsstrom simuliert, also volle -13V (oder +13V) auf den Ausgang gelegt. Der Strompfad mit ca 4.5A geht durch T4 und D2 auf Masse. T5 wird dabei mit fast 100mA belastet.
Genau im Moment der abfallenden, vom Eingang kommenden, Flanke, soll eben Ube T2 schließen, Ube T5 aber immer offen sein und erst mit ansteigender Flanke wieder Ube T2 öffnen.
Wenn die negative Seite bedient wird, müssen allerdings beide End-T der positiven Seite geschlossen bleiben, so wie hier dargestellt, die negative Seite zu ist, wenn die positive aktiv ist.
Und genau deshalb hab ich da mal mit den beiden Diff`s rumgefummelt, bzw kam auf die Idee mit den selbtsleitenden FET.
Da muß was gehen. Es sind 4 Arme da, mit Hilfsspannung an den E- Eingängen sogar mit fast vollem negativen bzw positiven Niveau.
Es sind eigentlich nur 5 Szenarien möglich:
1. Opto 1 und Opto 2 ohne Signal - T3 und T3a zu, T4 und T4a egal
2. Opto 1 mit Signal H, Opto 2 ohne Signal - T3 und T4 offen, T3a und T4a zu
3. Opto 1 mit Signal L, Opto 2 ohne Signal - T3 zu T4 offen, T3a zu T4a egal
4. Opto 1 ohne Signal, Opto 2 mit Signal H - T3 und T4 zu, T3a und T4a offen
5. Opto 1 ohne Signal, Opto 2 mit Signal L - T3 zu T4 egal, T4a offen T3a zu
Bei einer reinen NF Endstufe ist es einfach, da gibt es nur ein Eingangssignal, Strom durch den Diff einbrennen, globale GK drauf und gut ist.
Aber das Ding hier nervt zur Zeit.
