über sieben Brücken ... (und die baut Klötze)
- Ersteller kloetze
- Erstellt am
kloetze
Foriker
- Beiträge
- 1.923
- Reaktionen
Hallo, eigentlich wollte ich ja auf die Decals warten, aber nun habe ich doch begonnen, die Inneneinrichtung vorzubereiten.
Die Innenwände habe ich damals mitätzen lassen und auch zusammengelötet.
Papier lässt sich jedoch besser bemalen und kleben
, also habe ich die Wände verkleidet.
Dann haben die Wände einen hellen Anstrich erhalten, der Boden wurde relativ dunkel.
Die Fensterbänder werden hinter die geätzen Seitenwände geklebt. Vorher kamen die Scheiben dahinter ...
... und noch eine Innenverkleidung aus Papier im richigen Farbton.
Die Griffe sind beim Ätzen mitbeachtet und werden einfach um die Wand herumgebogen. Am unteren Blech sieht man, wie es dann von außen aussieht.
Gruß Klötze
Die Innenwände habe ich damals mitätzen lassen und auch zusammengelötet.
Papier lässt sich jedoch besser bemalen und kleben
, also habe ich die Wände verkleidet.Dann haben die Wände einen hellen Anstrich erhalten, der Boden wurde relativ dunkel.
Die Fensterbänder werden hinter die geätzen Seitenwände geklebt. Vorher kamen die Scheiben dahinter ...
... und noch eine Innenverkleidung aus Papier im richigen Farbton.
Die Griffe sind beim Ätzen mitbeachtet und werden einfach um die Wand herumgebogen. Am unteren Blech sieht man, wie es dann von außen aussieht.
Gruß Klötze
kloetze
Foriker
- Beiträge
- 1.923
- Reaktionen
Hallo, schnell noch die letzten Basteleien für den VB.
Für die Sitze habe ich mir erstmal ein schönes Puzzle geschippelt.
Die Sitzbänke und Rückenlehnen wurde rot, das Gestell silber angemalt.
Dann brauchen die Teile nur noch zusammen gesetzt werden. Sitzbank mit dem Gestell zusammenstecken und abschließend die Rückenlehnen ankleben.
Nach dem Einkleben habe ich noch einmal alle Anbauteile zusammen gestellt - Fenster, Kupplungen und Inneneinrichtung.
Diese müssen jetzt warten bis die Beschriftungen da sind.
Bis dahin ist Zeit für andere Projekt ...
Gruß Klötze
Für die Sitze habe ich mir erstmal ein schönes Puzzle geschippelt.
Die Sitzbänke und Rückenlehnen wurde rot, das Gestell silber angemalt.
Dann brauchen die Teile nur noch zusammen gesetzt werden. Sitzbank mit dem Gestell zusammenstecken und abschließend die Rückenlehnen ankleben.
Nach dem Einkleben habe ich noch einmal alle Anbauteile zusammen gestellt - Fenster, Kupplungen und Inneneinrichtung.
Diese müssen jetzt warten bis die Beschriftungen da sind.
Bis dahin ist Zeit für andere Projekt ...
Gruß Klötze
kloetze
Foriker
- Beiträge
- 1.923
- Reaktionen

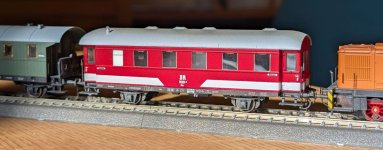

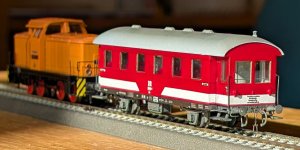

Hallo, inzwischen sind die Decals angekommen, angebracht und auch der Rest ist fertig - Scheiben eingesetzt, Griffstangen angebaut.
Sicher kann man noch ein bisschen an der Farbe (das Schwarz wirkt im Sonnenlicht gerade sehr hellgrau)/Alterung arbeiten und die Schlussscheibenhalter werde ich vielleicht auch noch nachrüsten, aber prinzipiell kann ich ein sehr altes Projekt für mich als abgeschlossen verbuchen.
Gruß Klötze
Sicher kann man noch ein bisschen an der Farbe (das Schwarz wirkt im Sonnenlicht gerade sehr hellgrau)/Alterung arbeiten und die Schlussscheibenhalter werde ich vielleicht auch noch nachrüsten, aber prinzipiell kann ich ein sehr altes Projekt für mich als abgeschlossen verbuchen.
Gruß Klötze
Wow, schönes Projekt. Ich bin immer wieder Begeistert was einige hier für Aufwand in die kleinen TT Modelle stecken.
Danke fürs Zeigen vom Bau der Inneneinrichtung. Das ist auch so ein Thema. Entweder hat man garkeine oder eine, auf die man eigentlich auch Verzichten kann.
Und die sind Betriebssicher? Ich verstehe den Anspruch von den Walzenrädern wegzukommen aber das wirkt optisch schon etwas daneben (exakte Maßstäblichkeit harmoniert nicht immer mit dem was unser Hirn beim Betrachten eines Modells sehen will/draus machen will/erwartet).
Danke fürs Zeigen vom Bau der Inneneinrichtung. Das ist auch so ein Thema. Entweder hat man garkeine oder eine, auf die man eigentlich auch Verzichten kann.
Und die sind Betriebssicher? Ich verstehe den Anspruch von den Walzenrädern wegzukommen aber das wirkt optisch schon etwas daneben (exakte Maßstäblichkeit harmoniert nicht immer mit dem was unser Hirn beim Betrachten eines Modells sehen will/draus machen will/erwartet).
Das Z-Profil ist betriebssicher, siehe die ganzen Spur-Z Anlagen. Es entspricht so ungefähr dem RP25 code 72 Radprofil. Auf Tillig Gleis funktioniert es mit EW3. Nur- Gemischtbetrieb ist nicht möglich wegen der Radlenker/Rillenbreiten im Herzstück.
Ähh ja. Maßstabs und vor Allen Unterschiede in der Gleisgeometrie zwischen Z und TT sind aber eben genau an den Stellen die du Ansprichst das Problem... darum frag ich ja.
Wenn ich mir das Rad und der Radreifen so anschaue und eben mit den pizzaschneidenden TT Walzen vergleiche, sehe ich wenig Spiepspaß mit Handelsüblichen Gleisen (Tillig, Kühn - falls noch existent -). Großeserienmodellspielbahn und "echte" Modelleisenbahn sind nicht immer kompatibel...
/edit: und dabei gehts mir weniger um die Spurkränze, die Radbreite, ist meiner nicht TT Erfahrung nach, das Problem. Herzstücke und Radlenker sind nach NEM Gebaut (sollten sie, denke ich) und für ganz andere Konstruktionen ausgelegt.
Zuletzt bearbeitet:
kloetze
Foriker
- Beiträge
- 1.923
- Reaktionen
Hallo und vielen Dank für die Kommentare und Reaktionen. Freut mich, wenn's gefällt.
Das Basteln hat mir auch Spaß gemacht. Und besonders, wenn mal wieder etwas fertig wird, fast so, wie ich es mir vorgestellt habe.
@RoFra Was die Z-Radprofile angeht, ich glaube, ich hatte schonmal geschrieben, dass sie funktionieren. Sicher fallen sie in Herzstücklücken, aber der Wagen hat schon oft meinen Bahnhof durchfahren. Und sogar bei einem Modultreffen war er auch mal unterwegs. Natürlich immer nur bis zur ersten EW 1 oder R1-Bogen. Dann streikt die Kupplung.
In Sachen Optik sollte natürlich auch noch was am Fahrwerk gemacht werden. Dann passt das aber auch in TT.

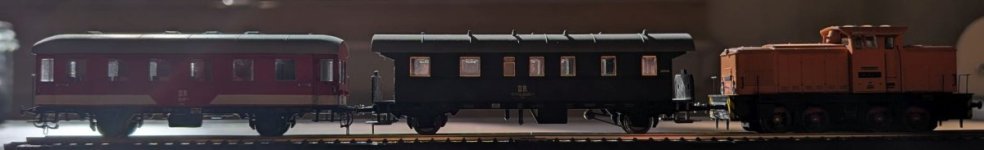

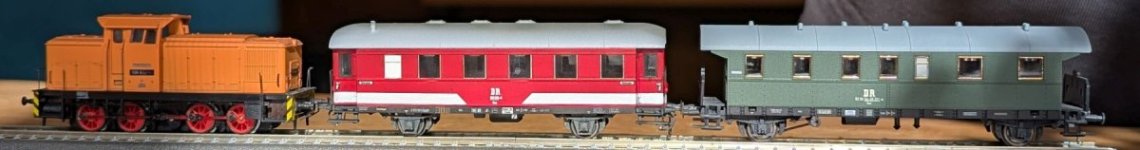

Zum Schluss gibt es noch 3 Bilder des Wagens im "natürlichen Habitat".
(Ohje, der Staub - und leider komme ich da so schlecht ran, ohne den Bahnhof aus dem Schrank zu nehmen.)
Gruß Klötze
Das Basteln hat mir auch Spaß gemacht. Und besonders, wenn mal wieder etwas fertig wird, fast so, wie ich es mir vorgestellt habe.
@RoFra Was die Z-Radprofile angeht, ich glaube, ich hatte schonmal geschrieben, dass sie funktionieren. Sicher fallen sie in Herzstücklücken, aber der Wagen hat schon oft meinen Bahnhof durchfahren. Und sogar bei einem Modultreffen war er auch mal unterwegs. Natürlich immer nur bis zur ersten EW 1 oder R1-Bogen. Dann streikt die Kupplung.
In Sachen Optik sollte natürlich auch noch was am Fahrwerk gemacht werden. Dann passt das aber auch in TT.
Zum Schluss gibt es noch 3 Bilder des Wagens im "natürlichen Habitat".
(Ohje, der Staub - und leider komme ich da so schlecht ran, ohne den Bahnhof aus dem Schrank zu nehmen.)
Gruß Klötze
Stedeleben
Foriker
Sieht schnieke aus, die gesamte Szenerie!
Normalsuriger Kleinbahnspaß (natürlich mit Kiesbettung) ist auch was feines... Sowas sieht man einfach viel zu selten Wie schön breitspurig die Weiche im Vordergrund aussieht. Ist das noch standard Tilliggleis (Kühn schließe ich mal aus... aber ohne Grund)? Aus dem Winkel sieht sie recht lang und filigran aus... aber Lichtbilder neigen dazu mein Hirn zu verarschen :/
So ungefähr hatte ich mir das gedacht... das Funktioniert sicher auch sieht aber doof aus. Ick finds trotzdem geil! (es ist aber nunmal so das, je kleiner und feiner man wird, desto anstrengender wird der Betrieb. Aussehen und Funktionaltät spielen nicht immer zusammen und stehen sich gefühlr eher im Weg)
Ich weiß das ist gerade weniger Thema aber was ist da als Kupplung dran (ich suche immernoch nach einer Rollwagen kompatiblen Lösung... Radien spielen bei mir weniger eine Rolle)?
Wie schön breitspurig die Weiche im Vordergrund aussieht. Ist das noch standard Tilliggleis (Kühn schließe ich mal aus... aber ohne Grund)? Aus dem Winkel sieht sie recht lang und filigran aus... aber Lichtbilder neigen dazu mein Hirn zu verarschen :/So ungefähr hatte ich mir das gedacht... das Funktioniert sicher auch sieht aber doof aus. Ick finds trotzdem geil! (es ist aber nunmal so das, je kleiner und feiner man wird, desto anstrengender wird der Betrieb. Aussehen und Funktionaltät spielen nicht immer zusammen und stehen sich gefühlr eher im Weg)
Ich weiß das ist gerade weniger Thema aber was ist da als Kupplung dran (ich suche immernoch nach einer Rollwagen kompatiblen Lösung... Radien spielen bei mir weniger eine Rolle)?
V180-Oli
Foriker
Den würde ich gern mal wieder auf einem Modultreffen sehen.
kloetze
Foriker
- Beiträge
- 1.923
- Reaktionen
Hallo,
@V180-Oli Ja, aber diese Schlepperei ... Das sind noch "echte" Modulkästen - handgeschnitzt.
@RoFra Die Gleise und Weichen sind alle vor 25 Jahren aus Code 55 und Schwellen aus Leiterplatten gesägt im Eigenbau entstanden. Alles maßstäblich 1:120 ohne Verkürzung.
Die Weichen in Beetzendorf sind alles Standard EW 190-1:9.
Ausnahme ist diese hier am Bahnsteig, da hat sich bis zum Ende eine preussische gehalten (leider kann man auf dem Foto die Bleche unter den Zungen und dem Herzstück schlecht erkennen).
Gruß Klötze
@V180-Oli Ja, aber diese Schlepperei ...
Das sind noch "echte" Modulkästen - handgeschnitzt.@RoFra Die Gleise und Weichen sind alle vor 25 Jahren aus Code 55 und Schwellen aus Leiterplatten gesägt im Eigenbau entstanden. Alles maßstäblich 1:120 ohne Verkürzung.
Die Weichen in Beetzendorf sind alles Standard EW 190-1:9.
Ausnahme ist diese hier am Bahnsteig, da hat sich bis zum Ende eine preussische gehalten (leider kann man auf dem Foto die Bleche unter den Zungen und dem Herzstück schlecht erkennen).
Gruß Klötze
kloetze
Foriker
- Beiträge
- 1.923
- Reaktionen
Hallo, Messe Leipzig ist vorbei und es gab genug Inspiration, um wieder Lust aufs Basteln zu kriegen.
War ja auch lange nichts los hier.
Ganz ohne Modellbau bin ich aber nicht übers Jahr gekommen.
In Spur 0 ist eine Weiche für meine Rübenrampe entstanden:
Hier hatte ich mal einen Gutschein in Form eines Schiffs gebaut. Nun wurde ich von der Beschenkten gebeten, das gleiche nochmal nur mit einem bestimmten Schiff zu bauen.
Also erstmal geschaut, wie ich die Rettungsboote bauen könnte.
Klappt, also jetzt das Ganze im passenden Maßstab (ca. 1:2.600)
Und am Ende ist das draus geworden.
Und dann war da noch eine Hommage an einen Held meiner Jugend.
Als das Modell in 1:87 auf den Markt kam, war ich zu langsam - gleich ausverkauft.
Von der Neuauflage habe ich gleich 2 Stück bestellt, hat nur lange gedauert.
Und jetzt geht's an den Baslteltisch - weiter mit TT.
Gruß Klötze
War ja auch lange nichts los hier.
Ganz ohne Modellbau bin ich aber nicht übers Jahr gekommen.
In Spur 0 ist eine Weiche für meine Rübenrampe entstanden:
Hier hatte ich mal einen Gutschein in Form eines Schiffs gebaut. Nun wurde ich von der Beschenkten gebeten, das gleiche nochmal nur mit einem bestimmten Schiff zu bauen.
Also erstmal geschaut, wie ich die Rettungsboote bauen könnte.
Klappt, also jetzt das Ganze im passenden Maßstab (ca. 1:2.600)
Und am Ende ist das draus geworden.
Und dann war da noch eine Hommage an einen Held meiner Jugend.
Als das Modell in 1:87 auf den Markt kam, war ich zu langsam - gleich ausverkauft.
Von der Neuauflage habe ich gleich 2 Stück bestellt, hat nur lange gedauert.
Und jetzt geht's an den Baslteltisch - weiter mit TT.
Gruß Klötze
Andi Wuestner
Foriker
"Halt dich fest, Kleiner!"
Andi
Andi
Die Kupplung ist von Schiffer-design und wird mit Magnet oder Pinzette gehoben/gesenkt
Zuletzt bearbeitet:
kloetze
Foriker
- Beiträge
- 1.923
- Reaktionen
Hallo, im GMC, der durch das Plakat springt, ist auch Judy mit im Auto.
Der hat auch die volle Ausstattung mit Geheimfach auf der Pritsche erhalten.
Der andere ist dann "nur" ein ganz normaler Stuntwagen, hat auch seine Seilwinde einbüßen müssen. Da kann man dann aber besser das Kennzeichen erkennen.
Allein die Recherche zum Auto, den amerikanischen Straßenverkehr und das Eintauchen in eine lange zurückliegende Zeit war es wert, die kleinen Dioramen zu bauen.
Gruß Klötze
Diese Szene hast auf sehr gut getroffen. Dein Modellbau ist einfach 1.Klasse!
kloetze
Foriker
- Beiträge
- 1.923
- Reaktionen
Hallo und wie versprochen, weiter geht's mit TT.

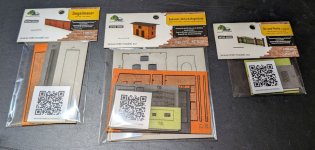

Auf der Messe in Leipzig bin ich auf die Lasercutbausätze von MBR gestoßen. Klein (nicht so umfangreich, um mal wieder ins Basteln zu kommen) und machten erstmal einen guten Eindruck. Also ein paar Sachen eingepackt.
Als erste habe ich mir das Wirtschaftsgebäude vorgenommen.
Teile sauber gelasert und nummeriert in der Reienfolge des Zusammenbaus. Die Anleitung gibt es nämlich nur über den beiliegenden QR-Code. Aber es ist alles selbsterklärend, also habe ich es mir gespart.
Erster Gedanke, bauen 'Out of the box'. War mir dann aber doch zu langweilig, doch dazu später mehr.

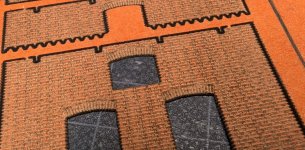

Auch am Grundgerüst ist an den Leibungen die Steinstruktur mit angelasert.
Die Ziegelstürze sind auf der "Grundplatte" des Mauerwerks mitgelasert.
Man kann aber auch die Stürze erhaben darstellen (ist laut Modellbild auch so gedacht).
Die Ziegel der Laibungen sind ebenfalls profiliert dargestellt.
Und die Türen sind in der Fläche gelasert, so dass sich die Beschläge erhaben darstellen! Und trotzdem gibt es noch Fugen zwischen den Brettern. (nix mit ich ziehe einfach mal eine Nut um die Beschläge - gefällt mir)
Gruß Klötze
Auf der Messe in Leipzig bin ich auf die Lasercutbausätze von MBR gestoßen. Klein (nicht so umfangreich, um mal wieder ins Basteln zu kommen) und machten erstmal einen guten Eindruck. Also ein paar Sachen eingepackt.
Als erste habe ich mir das Wirtschaftsgebäude vorgenommen.
Teile sauber gelasert und nummeriert in der Reienfolge des Zusammenbaus. Die Anleitung gibt es nämlich nur über den beiliegenden QR-Code. Aber es ist alles selbsterklärend, also habe ich es mir gespart.
Erster Gedanke, bauen 'Out of the box'. War mir dann aber doch zu langweilig, doch dazu später mehr.
Auch am Grundgerüst ist an den Leibungen die Steinstruktur mit angelasert.
Die Ziegelstürze sind auf der "Grundplatte" des Mauerwerks mitgelasert.
Man kann aber auch die Stürze erhaben darstellen (ist laut Modellbild auch so gedacht).
Die Ziegel der Laibungen sind ebenfalls profiliert dargestellt.
Und die Türen sind in der Fläche gelasert, so dass sich die Beschläge erhaben darstellen! Und trotzdem gibt es noch Fugen zwischen den Brettern. (nix mit ich ziehe einfach mal eine Nut um die Beschläge - gefällt mir)
Gruß Klötze
Auweia, dass muss ja eine wirklich schlimme Auszeit gewesen sein, wenn jetzt der Papiermodellbau-König Klötze schon Lasercutbausätze bastelt ich wünsche eine baldige Besserung
Auf das es dann bald wieder deine individuellen Gebäude hier zu bestaunen gibt.
Aber ja es muss sich glaube kaum ein Lasercutbausatz mehr verstecken, die sind alle super detailliert und überholen meiner Meinung nach die Plastikbausätze auch schon, zumindest aber auf einer Stufe stehen sie.
Auf das es dann bald wieder deine individuellen Gebäude hier zu bestaunen gibt.
Aber ja es muss sich glaube kaum ein Lasercutbausatz mehr verstecken, die sind alle super detailliert und überholen meiner Meinung nach die Plastikbausätze auch schon, zumindest aber auf einer Stufe stehen sie.
kloetze
Foriker
- Beiträge
- 1.923
- Reaktionen
Hallo, los gehts mit den Arbeiten von gestern Abend.
Nach dem Zusammensetzen des Grundkörpers (ich nehme wie immer Ponal Express), sollte trotz guter Passgenauigkeit an den Kanten die Feile angesetzt werden.
Um etwas mehr Stabilität zu bekommen, ist aus den restlichen Pappen eine Zwischenwand entstanden.
Durchs Lasern sind die Kanten schwarz. Mit einem kleinen Schraubenzieher über die Kanten gezogen (untere Hälfte sichtbar), ergibt sich schon ein anderes Bild.
Auch nach dem Kleben der ersten Wände kam noch einmal die Feile zum Einsatz, um die Ecken exakt bündig für die Seitenwände zu bekommen.
Und wie schon geschrieben, einfach so aus der Schachtel wäre etwas langweilig.
Der Bausatz ist so geplant, dass die obere Etage komplett aufgedoppelt wird. Darauf verzichte ich (ist ja trotzdem alles gelasert und die aufgesetzten Stürze gefallen mir auch nicht) und kann somit aus den Resten ein Fenster "zumauern" ...
... und vom oberen Teil habe ich nur einen einstreifigen Ziegelsims abgeschnitten.
Das die Türöffnung zugemauert ist täuscht.
Die Türen sollen laut Bauplan einfach hinter die Öffnungen geklebt werden. Sie sind aber schon an drei Seiten gelasert und brauchen nur noch vom Rest befreit werden, dann können sie auf das Mauerwerk geklebt werden. Dazu muss aber eben ein Anschlag aus Mauerwerk her.
Die linke Tür wird leicht geöffnet dargestellt, da muss man die Laibung ein bisschen genauer ausbilden.
Nachdem das verbliebene untere Fenster leicht farblich behandelt eingeklebt war, gabs noch ein wenig Aussteifung in Form von einer Geschossdecke.
Dann die restlichen Fenster und die Dachbinder ...
... und heute früh ein Foto bei Sonne vom aktuellen Stand.
Gruß Klötze
Nach dem Zusammensetzen des Grundkörpers (ich nehme wie immer Ponal Express), sollte trotz guter Passgenauigkeit an den Kanten die Feile angesetzt werden.
Um etwas mehr Stabilität zu bekommen, ist aus den restlichen Pappen eine Zwischenwand entstanden.
Durchs Lasern sind die Kanten schwarz. Mit einem kleinen Schraubenzieher über die Kanten gezogen (untere Hälfte sichtbar), ergibt sich schon ein anderes Bild.
Auch nach dem Kleben der ersten Wände kam noch einmal die Feile zum Einsatz, um die Ecken exakt bündig für die Seitenwände zu bekommen.
Und wie schon geschrieben, einfach so aus der Schachtel wäre etwas langweilig.
Der Bausatz ist so geplant, dass die obere Etage komplett aufgedoppelt wird. Darauf verzichte ich (ist ja trotzdem alles gelasert und die aufgesetzten Stürze gefallen mir auch nicht) und kann somit aus den Resten ein Fenster "zumauern" ...
... und vom oberen Teil habe ich nur einen einstreifigen Ziegelsims abgeschnitten.
Das die Türöffnung zugemauert ist täuscht.
Die Türen sollen laut Bauplan einfach hinter die Öffnungen geklebt werden. Sie sind aber schon an drei Seiten gelasert und brauchen nur noch vom Rest befreit werden, dann können sie auf das Mauerwerk geklebt werden. Dazu muss aber eben ein Anschlag aus Mauerwerk her.
Die linke Tür wird leicht geöffnet dargestellt, da muss man die Laibung ein bisschen genauer ausbilden.
Nachdem das verbliebene untere Fenster leicht farblich behandelt eingeklebt war, gabs noch ein wenig Aussteifung in Form von einer Geschossdecke.
Dann die restlichen Fenster und die Dachbinder ...
... und heute früh ein Foto bei Sonne vom aktuellen Stand.
Gruß Klötze
