Digital Kleinste NEM 651 Lokdecoder?

[Jens1980]

Hallo, was ist der kleinste NEM 651 Lokdecoder? Ich möchte den in eine Arnold Köf HN 9064 einbauen. Der Platz ist wirklich sehr beengt, da noch eine separate Beleuchtungsplatine drin ist. Vielleicht könnt ihr mir helfen.
Danke im voraus. JJ



[TTbauer]

Hallo Jens,
ob es der kleinste ist, weiß ich nicht, aber dieser hat die Maße 14x9x3,3mm von TrainOmatic mit abgewinkelter Stiftleiste. Gibt es auch mit gerade Stiftleiste.
Gruß Holger



[Jens1980]

OK 👌 danke



[Poly]

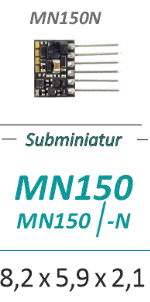

Zimo MX615N ist noch kleiner.
Freundliche Grüße

8,2 x 5,7 x 2 mm



[Odd]

Der PD05A von Doehler&Haas ist auch sehr klein:
Doehler & Haass - PD05A
Allerdings hat er keine Lötpads für einen Pufferspeicher.



[Jens1980]

Das ist nicht schlimm. Den werde ich bestellen. Dankeschön



[Bw Pankow]

Weil zumindest bei mir immer beides möglich sein muss, der Hinweis: Der Nano-Lokdecoder PD05A unterstützt keinen Analogbetrieb ...



[Jens1980]

Ah OK. Dann fällt er doch raus. Habe nach langem suchen einen Uhlenbrock ID 2 gefunden. Nur leider auch ohne Puffer Anschluss. Aber muss ohne gehen.



[Woodz]

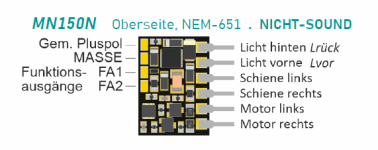

Moin, der Zimo MX615N ist angenehm klein. Habe diesen in meiner V36 drin - passt "locker" rein, direkt auf die Schnittstelle gesteckt. Er hat keine Ladeelektronik aber ausgeführtes Lötpad für Pluspol (und Masse), so dass man eine Ladeelektronik anschliessen könnte (wenn man zusätzlichen Platz findet). Für "Neu-Anschaffungen" benutze ich nur noch Zimo, hier habe ich die besten Erfolge mit Fahreigenschaften auch in "schwierigen" Fällen. Ich nutze aber ausser Beschleunigung/Bremsen, Geschwindgkeitsanpassung, Rangierlicht und Rangiergang nicht viel weitere Funktionen. Grüße



[jörg62]

Hatten wir das Thema (oder sehr ähnlich) nicht eben erst?
Ah ja >hier<



[ateshci]

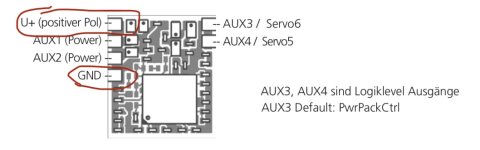

Der PD05A hat Anschlüsse Vs und GND auf der Platine, siehe Anleitung. So kann man einen Pufferspeicher anschliessen.



[Jens1980]

Hatten wir das Thema (oder sehr ähnlich) nicht eben erst?
Ah ja >hier<

Oh danke, habe mir den Beitrag angeschaut. Hilft mir weiter.



[E-Fan]

DCx76zD und 77zD kannst auch mal anschauen, wenn's wirklich klein sein muss.
