Dazu verwende ich Fusion360 - gibt es eventuell noch kostenlos.
-
Hallo TT-Modellbahner, schön, dass du zu uns gefunden hast. Um alle Funktionen nutzen zu können, empfehlen wir dir, dich anzumelden. Denn vieles, was das Board zu bieten hat, ist ausschließlich angemeldeten Nutzern vorbehalten. Du benötigst nur eine gültige E-Mail-Adresse und schon kannst du dich registrieren. Deine Mailadresse wird für nichts Anderes verwendet als zur Kommunikation zwischen uns. Die Crew des TT-Boardes
Fragen rund um den 3D-Resin-Druck
- Ersteller Birger
- Erstellt am
@Lutz61 "...Vorsicht mit dem Hinweis - wird oberhalb der 30 Grad wieder umgekehrt und fliest langsamer und langsamer und wird sehr dickflüssig! Selbst erlebt.
Optimal ab 15 Grad bis etwa 25 Grad...."
Das dürfte eher durch Änderung der Zusammensetzung des Ressin in Folge Verdunstung eines Teils davon passieren.
Lichtdichter-Tankverschluß ist nicht gleich Gasdichter Verschluß.
Da reichen schon Änderungen in der Größenordnung Promille.
Und eine Änderung der Luftfeuchtigkeit spielt ebenso mit hinein.
IoreDM3
Optimal ab 15 Grad bis etwa 25 Grad...."
Das dürfte eher durch Änderung der Zusammensetzung des Ressin in Folge Verdunstung eines Teils davon passieren.
Lichtdichter-Tankverschluß ist nicht gleich Gasdichter Verschluß.
Da reichen schon Änderungen in der Größenordnung Promille.
Und eine Änderung der Luftfeuchtigkeit spielt ebenso mit hinein.
IoreDM3
Genau auf sowas wollte ich hinaus.
Bis "3 Tage" ist genug Zeit das sich die Zusammensetzung des Resin durch Verdunstung ändert.
"Irgendwas" erzeugt ja den Geruch, und bleibt im Filter zurück.
Das fehlt dann im Resin und verändert dessen Eigenschaften.
Verdunstung geht bei viel Wärme schneller als bei wenig.
Und bei zu wenig Temperatur(die besagten weniger als 12 Grad im Keller)
funktioniert die Chemie langsamer.
Was sich auf die notwendigen Belichtungszeiten auswirken dürfte.
Nicht mehr und nicht weniger wollte ich damit ausdrücken.
VG
IoreDM3
Bis "3 Tage" ist genug Zeit das sich die Zusammensetzung des Resin durch Verdunstung ändert.
"Irgendwas" erzeugt ja den Geruch, und bleibt im Filter zurück.
Das fehlt dann im Resin und verändert dessen Eigenschaften.
Verdunstung geht bei viel Wärme schneller als bei wenig.
Und bei zu wenig Temperatur(die besagten weniger als 12 Grad im Keller)
funktioniert die Chemie langsamer.
Was sich auf die notwendigen Belichtungszeiten auswirken dürfte.
Nicht mehr und nicht weniger wollte ich damit ausdrücken.
VG
IoreDM3
Pacifik16244
Foriker
Doch Lutz , schau Dir mal den Elegoo Saturn S2 an . Da ist unter der Haube ein USB Anschluß wo der Filter direkt angeschlossen wird
Ich meine ja im Endeffekt meine Photon 6k zerlegen und dort drin gibt es genung um sich irgendwas zu bauen bzw Strom für USB Ports her zu holen.
Die Platform werde ich wohl mal Plan schleifen lassen, mal schauen ob dann auch Sachen besser gehen die ich direkt auf die Platform drucke, alles was ich mit stützstruktur mache klappt ja immer.
Die Platform werde ich wohl mal Plan schleifen lassen, mal schauen ob dann auch Sachen besser gehen die ich direkt auf die Platform drucke, alles was ich mit stützstruktur mache klappt ja immer.
Naja - man kann schon grosse Klötze direkt auf die Plattform drucken - bei mir ist mit dem 'Basic' schon einer zwischen drin zerrissen - ein Teil an der Plattform und der andere im Tank dan. Schräg gestellt sind die Kräfte geringer - nicht nur weniger Druck an der Plattform sondern auch weniger Druck den das Material aushalten muss (ist ja noch nicht komplett hart beim drucken). Seid dem stelle ich größere Teile generell schräg und es ist bisher keines mehr zerrissen oder von den Halterungen (wenn man richtige Menge hat) abgerissen. Ich versuche generell so weinig wie möglich Druck auf die Einzelteil zu geben. Anders geht das auch nicht mit größeren und schwereren Teilen.
Alternativ - aushölen und Entlastungsbohrungen gegen den Unterdruck oder auch Überdruck, je nach dem wie man es sieht.
Mit freundlichen Grüßen
Lutz
Alternativ - aushölen und Entlastungsbohrungen gegen den Unterdruck oder auch Überdruck, je nach dem wie man es sieht.
Mit freundlichen Grüßen
Lutz
Hallo,

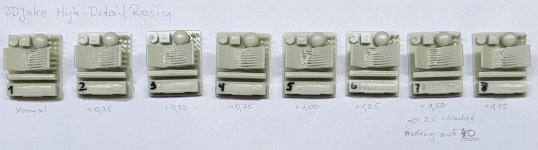

ich habe die Nummer auf den Probedruckteilen gefunden!
Das Teil mit der Nummer 7 hatte das beste Ergebnis.
Mit dem anderen Resin werde ich das auch so durchführen.
Meine Testkonstruktion habe ich dann noch einmal mit diesen so ermittelten Parametern gedruckt (Expose = 4.000), die Schichtdicke habe ich auf 0,015 gestellt. Der Druck dauerte dann auch gleich 12 Stunden, aber das Ergebnis ist eine richtig glatte Fläche im schrägen Druck.
Ich bin begeistert und habe auch schon mein erstes "sinnvolles" Stück konstruiert: eine Treppe mit Geländer. Mal sehen, ob das was wird. Gestartet wird Freitag früh; Druckzeit 12 Stunden.
Für die Konstruktion nutze ich im Moment noch Tinkercad. Reicht im Moment und bringt schnell ein Ergebnis.
Apropos Maske: Ich hatte beim Reinigen mit Aceton einmal die Maske nicht auf und trotz guter Lüftung bekam ich eine Wolke Geruch ab und hatte den ganzen Nachmittag einen metallischen Geschmack im Mund.
Der Geruch des Druckers ist dagegen kaum wahrzunehmen. Tragt ihr in dem Raum, wo das Teil arbeitet auch Maske?
Viele Grüße
ich habe die Nummer auf den Probedruckteilen gefunden!
Das Teil mit der Nummer 7 hatte das beste Ergebnis.
Mit dem anderen Resin werde ich das auch so durchführen.
Meine Testkonstruktion habe ich dann noch einmal mit diesen so ermittelten Parametern gedruckt (Expose = 4.000), die Schichtdicke habe ich auf 0,015 gestellt. Der Druck dauerte dann auch gleich 12 Stunden, aber das Ergebnis ist eine richtig glatte Fläche im schrägen Druck.
Ich bin begeistert und habe auch schon mein erstes "sinnvolles" Stück konstruiert: eine Treppe mit Geländer. Mal sehen, ob das was wird. Gestartet wird Freitag früh; Druckzeit 12 Stunden.
Für die Konstruktion nutze ich im Moment noch Tinkercad. Reicht im Moment und bringt schnell ein Ergebnis.
Apropos Maske: Ich hatte beim Reinigen mit Aceton einmal die Maske nicht auf und trotz guter Lüftung bekam ich eine Wolke Geruch ab und hatte den ganzen Nachmittag einen metallischen Geschmack im Mund.
Der Geruch des Druckers ist dagegen kaum wahrzunehmen. Tragt ihr in dem Raum, wo das Teil arbeitet auch Maske?
Viele Grüße
Anhänge
Super Druck. Kann man da nicht gleich die ausgebeulten Seitenwände darstellen? Sieht aus, als ginge das.
@ttdragan Danke! Grundsätzlich ginge das auch. Nur müßte man die Beulen auch konstruieren. Da sind wir aber im Bereich Freiformen. Hab mich damit zwar schon versehentlich intensiv beschäftigen müssen, als ich das Rettungsboot für Hädl konstruiert habe, habe aber auch ganz schön dabei geschwitzt. Ich konstruiere zur Zeit dann doch lieber innerhalb geometrische Formen.
Hier Birgers teilmodernisierter Bremen und weitere Modelle jetzt auch im 3D-Druck findest du noch mehr dazu. Da wird es auch irgendwann noch weiter gehen.
Hier Birgers teilmodernisierter Bremen und weitere Modelle jetzt auch im 3D-Druck findest du noch mehr dazu. Da wird es auch irgendwann noch weiter gehen.
Zuletzt bearbeitet:
Guten Abend,
es ist schon erstaunlich, was so geht.
Drucker: Anycubic Mono X2
Resin: 3DJake High-Detail Resin 8K
Exposure Time: 4,000s
Layer: 0,02mm
Das Geländer hat einen Durchmesser von 0,2mm. Im Gesamtkontext auf der Bahn sieht es für mich stimmig aus. Die Konstruktion entstand mit TinkerCAD.
Um ein Tragwerk für die Oberleitung auszudrucken, würden nach Simulation 28 Stunden benötigt. Das ist mir nun doch zu lange. Ich konstruiere mir jetzt nur die Abspanner.
Viele Grüße
es ist schon erstaunlich, was so geht.
Drucker: Anycubic Mono X2
Resin: 3DJake High-Detail Resin 8K
Exposure Time: 4,000s
Layer: 0,02mm
Das Geländer hat einen Durchmesser von 0,2mm. Im Gesamtkontext auf der Bahn sieht es für mich stimmig aus. Die Konstruktion entstand mit TinkerCAD.
Um ein Tragwerk für die Oberleitung auszudrucken, würden nach Simulation 28 Stunden benötigt. Das ist mir nun doch zu lange. Ich konstruiere mir jetzt nur die Abspanner.
Viele Grüße
Anhänge
Andi Wuestner
Foriker
Wo siehst Du da Unsauberkeit?
Andi
Andi
Andi Wuestner
Foriker
Das sieht für mich nach Absicht aus.
Andi
Andi
Hallo,
nach den ersten Erfolgen gab es heute nur Misserfolge.
Irgendwie passten die Parameter nicht mehr, irgendwann viel mir auf, dass die Expose-Time auf 7 stand. Ich hatte eigentlich mit 4 getestet. Die gedruckten Teile waren so spröde, dass sie beim Entfernen der Support-Struktur zerbrachen. Aber wieder was gelernt.
Obendrein ist beim letzten Druck der Bottom-Layer nicht an der Druckplatte geblieben, sondern klebte in der Wanne auf der Folie. Diese bekam dann beim Entfernen ein Loch.
Frage:
Muss ich zwischen jedem Druck ein Leveling durchführen? Ich habe zwischen den Druckvorgängen die Druckplattform nur gereinigt und einfach wieder eingehängt.
Viele Grüße
nach den ersten Erfolgen gab es heute nur Misserfolge.
Irgendwie passten die Parameter nicht mehr, irgendwann viel mir auf, dass die Expose-Time auf 7 stand. Ich hatte eigentlich mit 4 getestet. Die gedruckten Teile waren so spröde, dass sie beim Entfernen der Support-Struktur zerbrachen. Aber wieder was gelernt.
Obendrein ist beim letzten Druck der Bottom-Layer nicht an der Druckplatte geblieben, sondern klebte in der Wanne auf der Folie. Diese bekam dann beim Entfernen ein Loch.
Frage:
Muss ich zwischen jedem Druck ein Leveling durchführen? Ich habe zwischen den Druckvorgängen die Druckplattform nur gereinigt und einfach wieder eingehängt.
Viele Grüße
Eher nicht. Ich denke, dass durch das Überbelichten das Resin so spröde ist, das es nicht mal mehr die Kräfte an der Druckplattform ausgehalten hat. Kann bei zu kurzer Belichtugszeit auch passieren, dann bleibt es zu weich und kann dadurch zerreisen, dann hängt halt ein Teil an der Plattform und der andere im Tank.
Bei meinem Drucker sind Lagerort und Druckort nicht identisch, er wird also stetig verrückt und ich levele auch nicht jedes mal neu - nur wenn ich mal eine Plattform nachschleifen musste (Riefen).
Wichtig ist die (optimale) Belichtungszeit und die Bottomlayer für den 3D Druck.
Ausruhen sollte sich die Belichtungseinrichtung und das Resin auch können - also hoch und runterfahren für die Ruhezeit.
Nun noch passende Stützkonstruktion und die können je nach Resin auch anders sein.
Anycubic Basic brauch (sprödes Material) mehr Stützen wie Anycubic ABS like+ (etwas weicheres Material).
Also auch hier können Fehler unterlaufen - Resin ist NICHT gleich Resin. Es ist in dem Sinn auch mit Kunststoffen (umgangssprachlich Plaste) zu vergleichen - da geht es auch von weich bis spröde, von federnd bis hart, ...... und das ganze dann noch gemischt - je nach Anwendungszweck - so auch beim Resin.
Mit freundlichen Grüßen
Lutz
Andi Wuestner
Foriker
Nein, das ist nicht nötig. Würde ich maximal für nötig erachten, wenn Du die Tankfolie von einem anderen Anbieter nimmst.
Andi
Andi
Hallo Lutz,
ich bestelle mir zwei neue Folien.
Die Parameter für den Druck habe ich in die Resin-Definition beim PhotonWorkshop geschrieben. Vermutlich bin ich irgendwie durcheinander gekommen, da ich gestern noch ein anderes Resin probiert habe, bei dem 7sec empfohlen wurden
Wieviel Ruhezeit gibst Du dem Resin und der Plattform?
Dumm ist, dass man das auch nicht gleich sieht, dass die erste Schicht oder ersten Millimeter nicht funktioniert haben.
Noch ein ganz Dumme Frage zum Leveling: Beim Anycubic war ein Papier für das Leviling dabei. Dieses habe ich einfach auf die Belichtungseinheit gelegt und dann das Leveling gestartet.
Als der Vorgang fertig war, habe ich das Papier entfernt und den Tank eingesetzt. Ist das so richtig?
Viele Grüße
ich bestelle mir zwei neue Folien.
Die Parameter für den Druck habe ich in die Resin-Definition beim PhotonWorkshop geschrieben. Vermutlich bin ich irgendwie durcheinander gekommen, da ich gestern noch ein anderes Resin probiert habe, bei dem 7sec empfohlen wurden
Wieviel Ruhezeit gibst Du dem Resin und der Plattform?
Dumm ist, dass man das auch nicht gleich sieht, dass die erste Schicht oder ersten Millimeter nicht funktioniert haben.
Noch ein ganz Dumme Frage zum Leveling: Beim Anycubic war ein Papier für das Leviling dabei. Dieses habe ich einfach auf die Belichtungseinheit gelegt und dann das Leveling gestartet.
Als der Vorgang fertig war, habe ich das Papier entfernt und den Tank eingesetzt. Ist das so richtig?
Viele Grüße
Andi Wuestner
Foriker
Vom Elegoo kenne ich es so, dass das Blatt auf das Display gelegt und die Plattform in die niedrigste Pisition gefahren wird. Danach muss man die Plattform zehntelmillimeterweise nach oben bewegen, bis sich das Blatt unter leichtem Widerstand zwischen Plattform und Display herausziehen lässt. Anschließend wird diese Position der Plattform als Nullposition festgelegt.
Andi
Andi
