Carstens Bastelecke

[Christoph MT]

Danke. Ist ganz schön winzig. Da bin ich gespannt, wie du das machst. Du wirst sicherlich berichten. Das Projekt gefällt mir.



[Carsten]

Danke, Christoph!



[TT-Krümel]

Achsabstand 32mm.

Ich meine Mal irgendwo ein Fahrwerk von einer Straßenbahn HOm gefunden zu haben,bzw PMT gibt's glaube auch eins 32 mm . Okay muss man anpassen. Sollte aber kein Problem sein.



[DB-Fahrer]

Habe mal bei Halling bei den H0m Antrieben geguckt, da gäbe es Variable mit 30,4mm und die nächsten wären 35mm vom Achsabstand. Vll. käme da was in Frage?

Edit: gibts auch noch Schmäler: Glockenanker Antrieb Halling



[TT-Poldij]

Das sieht richtig gut aus
Fürs Fahrwerk hab ich auch eine Idee, bräuchte nur Maße innen (mit Gehäuse außen )

Poldij



[Carsten]

Ein passendes Fahrwerk zu konstruieren ist für mich kein Hexenwerk, schon oft genug gemacht und gleich mit den entsprechenden Befestigungen für Gehäuse, Kupplung usw.



[MacG]

Wenn Carsten mit Teilen von Halling arbeiten würde, käme ja nur der Einzelachs-Antrieb in Frage. Weil er eine Dreipunktlagerung vom Fahrwerk anstrebt. Aber er macht das schon. Bei Halling hat sich in den letzten Jahren einiges im Shop getan. So ein Motor mit paralleler Antriebswelle hat schon was. Da kommt man auf Ideen.

Auf die Konstruktion von Fahrwerk bin ich, auf alle Fälle, gespannt.



[Carsten]

Der neue Drucker wird jetzt mit schon lange auf der Festplatte befindlichen Dateien getestet/gequält.

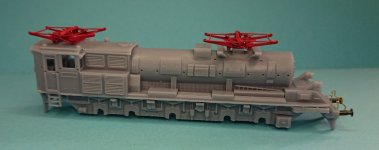

Erster Druck der Umformerlok E88/E1082. Im Fahrwerksbereich fehlten ein paar Stützen, sodaß ich nochmal 9,5h drucken muss. Das Fahrwerk war nicht verwendbar. Bei der Länge und dem geringen Innenmaß zwischen den Außenrahmen kommt nur ein Standmodell infrage. Für einen besseren Eindruck habe ich mal schnell ein paar Details angebracht.

Edit: die stl-Datei stammt nicht von mir - ich habe sie nur auf TT skaliert



[BR 53 0001]

Moin Carsten

Wie kommt man denn zu so einer Auswahl eines Vorbildes?
Technisch und optisch ein Augenschmaus, ist die Umsetzung in ein fahrendes Modell aber sicher eine Herausforderung.
Wie klein darf denn der Mindestradius sein, wenn das Modell fahren soll?



[Carsten]

Wie kommt man denn zu so einer Auswahl eines Vorbildes?

Ich liebe Exoten ;-)

Technisch und optisch ein Augenschmaus, ist die Umsetzung in ein fahrendes Modell aber sicher eine Herausforderung.
Wie klein darf denn der Mindestradius sein, wenn das Modell fahren soll?

Geschätzt 2000mm.



[ka-1111]

Woher bekommt man die Bremsschlauchattrappen? Danke.
Sehr exotisches Modell/Vorbild!
Grüße Bernd



[Carsten]

MMC

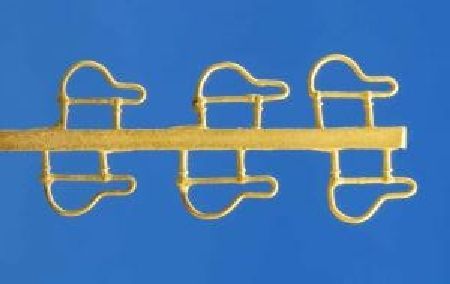

MMC 900015 - Länderbahnbremsschlauch, 3 Paar

Modellbahnshop elriwa - MMC 900015 - Länderbahnbremsschlauch, 3 Paar Spur TT

www.elriwa.de



[TT-Poldij]

Wikipedia sagt, das ist gar kein Dampfkochtopf
Es bleibt beim Staunen, diesmal bettel ich nicht.

Poldij



[Dampfossi]

Sehr schöne Arbeit!! Wahnsinn! Und wahnsinns Vorbild. Is der "Kessel" wirklich nur ein optische Gag?
Das Fahrwerk betreffend würde ich einfach behaupten, dass es die Maße der BR95 nich sonderlich übertrifft. Also das mit dem "Standmodell" würde ich so nich auf mir sitzen lassen ...



[Carsten]

So sieht es innen aus:

http://www.locomodel.it/images/OBB1082Schema.jpg

Die Radsätze lassen sich innerhalb des Außenrahmens nur minimal verschieben und damit komme ich nicht um die Kurve.

Mann könnte die natürlich auch aus Ätzteilen bauen ;-)

Locomodel BBÖ 1082 Spur H0

Da kümmer ich mich lieber um das Problemkind sächs. BR79.



[TT-Poldij]

Mann könnte die natürlich auch aus ...

Marshmallowgummi. Für die Freunde von EW1 und Standardgleis



[Mike]

Krasse Kiste, Carsten!

Erstaunlich, was du immer für tolle Vorbilder entdeckst.
Der Anfang sieht jedenfalls schon vielversprechend aus!
Grüße, Mike



[Carsten]

Dankeschön an alle!



[Dampfossi]

Der Anfang sieht jedenfalls schon vielversprechend aus!

Jaja, jaja, is ja gut. Sonst kommt er wieder nich davon los ...

Da kümmer ich mich lieber um das Problemkind sächs. BR79.

@Mike
Verstehst du, was ich meine.
@Carsten
Nee nee du, lass mal. Das Fahrwerk is -so wie es is- schon in Ordnung. Standmodell finde ich auch gut.
Also das mit der 79 hat mich sofort überzeugt ...

Dennoch, es bleibt dabei. Hoch interessanter Modellbau und selbst unter Exoten eine hervorragende Vorbildwahl.



[Der Bastler]

Interesantes Objekt.......Hat dann auch nicht gleich jeder! Würde gern einen "Druck" (wenn fertiig) nehmen! Antieb kümmere ich mich!

Gruss Uwe



[Carsten]

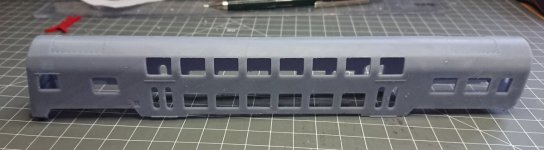

So, ich habe mir mal die Zeit genommen den Doppelstocksteuerwagen DABuzfa760 im Ganzen zu drucken.
Schichtstärke 0,02mm 17h22min Druckzeit.
Ich bin zufrieden, das der Druck erfolgreich war, die Oberflächen sind nicht ganz optimal. Aufgrund der Größe habe ich das Modell diagonal auf der Druckplatte positioniert und dann noch in Z-Achse schräg gestellt um es in den möglichen Bauraum einzupassen.
Die x/y-Auflösung ist leider zu grob, sodass es vertikal immer kleine Stufen gibt - hätte ich wohl doch mehr Geld in die Hand nehmen sollen und den neuen 8K Drucker kaufen.
Nächster Versuch wird dann sein, ein geteiltes Gehäuse in einer optimalen Ausrichtung zu drucken.



[flizi]

Für die von dir aufgeführten "Schwächen" des Drucks sieht das hier gezeigte Gehäuse aber immer noch richtig gut aus! Gefällt mir richtig gut Carsten. Auch die Umsetzung der Schürze sieht richtig bullig aus, toll!



[120bernd]

Ich schließe mich an.
Ein schöner Druck.
Die Schwierigkeit dabei ist ja auch die Formstabilität der Seitenwände bei dieser Länge.
Das scheint Dir sehr gut gelungen zu sein. RESPEKT.



[Carsten]

Auch die Umsetzung der Schürze sieht richtig bullig aus, toll!

Danke! Ohne meinen "Vermesser" @BR252 Fan wäre es nicht möglich gewesen.



[krumpietz]

Vermesser... Tzzz, tzzz, tzzz... 😉
Tolles Teil aber was immer wieder erstaunt ist die Druckzeit. Das sollte jeder mal verinnerlichen der denkt... Och, mal was schnell gedruckt und fertig. Bei weiten nicht und die Zeit ist nur ein Aspekt.
Respekt
