TTe Gleise, Weichen etc. - keine Fahrzeuge

[tokaalex]

Hallo in die Runde,
weiter vorn wurde es schon mal angefragt, allerdings ohne eine Antwort darauf... daher nochmals die Frage in die Runde:
Welchen Radius hat die TTe-Weiche von Lorenz?

Vielen Dank!



[tt-tappa]

Das ist die Weiche von TT-Filigran.
Wenn Du noch genaueres wissen möchtest schreibe doch eine E-Mail an den Hersteller.

Gruß tt-tappa



[stefra]

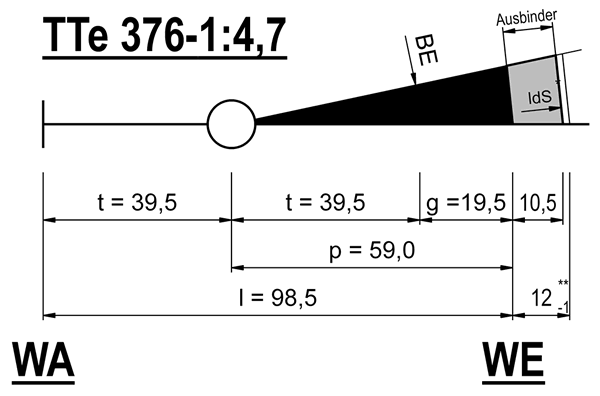

Der Radius ist doch in dem Bild ganz gut zu lesen: 376 mm.



[tokaalex]

Bei der Weiche schon, aber bei Lorenz nicht...

P. S. Hab die Frage mal anders formuliert, da ich TTfiligran danach dann auch gefunden hatte.



[tt-Micha71]

Ich baue zur Zeit für meine Anlage die D70 1:6 Weiche und die DkW 70 1:6 nach Originalzeichnung
Der (Mehr )Platzbedarf ist bei TTe verschwindend gering.

Sieht aber halt nicht aus wie eine Spielzeugweiche.
Viele Grüße Micha



[RoFra]

Für Preußen:
A = 0,2m
B = von 1,5m bis 1,7m möglich
C < 0,6m
X … bin mir nicht sicher, meine etwas von 3,5 bis 4m gelesen zu haben. Könnte aber auch eine Angabe aus Sachsen sein.

Icke war zwar eigentlich auf der Suche nach einer anderen Info (gefunden) und komme ein Jahr zu spät aber vielleicht hilft das hier ein wenig:
http://www.landesrecht-mv.de/jporta...d=n&showdoccase=1&doc.id=jlr-BBOAMVpP17&st=lr



[tokaalex]

Hallo in die Runde,
hat schon mal jemand mit der IV K von MVT Tests der Zugkraft an Steigungen vorgenommen? Mich würde interessieren, welche Steigungen die IV K mit ca. 3-4 Traglastern noch problemlos schafft?

Danke!



[Weichenherst]

Leider haben wir unsere Spritzgussmaschine noch nicht fertig, aber es gibt die TTe-Weichenserie und flexible Gleise mit 3D-gedruckten Schwellen.



[tokaalex]

... kommt zum perfekten Zeitpunkt für uns!

Kannst Du noch etwas zu den Einzelheiten mitteilen, also z. B. Abzweigwinkel und Länge der Weichen, Profilhöhe oder Länge des Flexgleises?

Danke!



[jasch]

Hallo nach Ungarn.
Du hast einen Fehler in die einfachen Weichen eingebaut. Fällt sofort ins Auge wenn man selber mal darauf hingewiesen wurde. Danke Thomas.
Hier mein Fehler:
https://www.tt-board.de/forum/threa...ebnissen-erwuenscht.18516/page-13#post-586418

Herzstück; die Spitze wird zuerst aus der am häufigsten befahrenen Strecke gebildet, das ist zu 95% geradeaus oder bei Bogenweichen der äußere Bogen, dagegen läuft die Spitze des Bogen.
Hier der Beitrag:
https://www.tt-board.de/forum/threa...ebnissen-erwuenscht.18516/page-13#post-586603

Trotzdem ein für die Weichen.



[Weichenherst]

... kommt zum perfekten Zeitpunkt für uns!

Kannst Du noch etwas zu den Einzelheiten mitteilen, also z. B. Abzweigwinkel und Länge der Weichen, Profilhöhe oder Länge des Flexgleises?

Danke!

Hi Alex!

Das Schienenprofil ist Code 55, der Winkel beträgt 12°.
Das IBW beträgt r300 mm: 24° / r600 mm: 12°.
Die Schwellen sind 2 mm hoch.
Der Spurachsabstand beträgt 32 mm.
Die flexible Schiene ist 450 mm lang.



[tokaalex]

Danke!



[Weichenherst]

Leider haben wir unsere Spritzgussmaschine noch nicht fertig, aber es gibt die TTe-Weichenserie und flexible Gleise mit 3D-gedruckten Schwellen.

Das Schienenprofil ist Code 55, der Winkel beträgt 12°.
Das IBW beträgt r300 mm: 24° / r600 mm: 12°.
Die Schwellen sind 2 mm hoch.
Der Spurachsabstand beträgt 32 mm.
Die flexible Schiene ist 450 mm lang.



[magicTTfreak]

Das sieht sehr gut aus.
Vielleicht traut ihr euch irgendwann auch an TTm Gleise ran.



[Weichenherst]

Das sieht sehr gut aus.
Vielleicht traut ihr euch irgendwann auch an TTm Gleise ran.

Vielen dank! Wenn Sie mindestens 20 Stück / Typ (links oder rechts ist gleich) bestellen, werde ich sie entwerfen und bauen.



[ttopa]

Gefällt mir auch gut.
Was fehlt, ist eine 2spurige Kreuzung TT/TTe.
Mal als Anregung für später. Ich würde so ein bis drei Stück nehmen.



[ka-1111]

Vielen dank! Wenn Sie mindestens 20 Stück / Typ (links oder rechts ist gleich) bestellen, werde ich sie entwerfen und bauen.

Mit einer Sammelbestellung könnten vielleicht noch mehr zusammenkommen. Wenn ich es überlesen haben sollte, welchen Code hat das Schienenprofil?
Grüße Bernd



[TT18375]

Das Schienenprofil ist Code 55, der Winkel beträgt 12°.
Das IBW beträgt r300 mm: 24° / r600 mm: 12°.
Die Schwellen sind 2 mm hoch.
Der Spurachsabstand beträgt 32 mm.
Die flexible Schiene ist 450 mm lang.



[ka-1111]

Danke, habe ich auch gerade in dem anderen Thread gelesen.
Grüße Bernd



[TT18375]

Bitteschön



[Weichenherst]

Mit einer Sammelbestellung könnten vielleicht noch mehr zusammenkommen. Wenn ich es überlesen haben sollte, welchen Code hat das Schienenprofil?
Grüße Bernd

Wenn Sie einen Sondertyp bestellen, können Sie auch ein Schienenprofil wählen. Die verfügbaren Profile:

Micro Engineering Code 55
PECO IL-1 Code 60
PECO IL-70 Code 70
PECO IL-3 CODE 75
PECO IL-4 Code 80
Tillig 83500 Code 82

Der ME Code 55 ist jetzt ausverkauft, ich versuche so schnell wie möglich zu kommen, aber ich biete den Code 55 für TTm wegen der Höhe nicht an. Ich biete Code 60 oder 70 an.



[magicTTfreak]

Zu den TTm Gleisen

https://www.tt-board.de/forum/threads/schmalspurgleis-ttm-vorbild-1000mm-schmalspurbahn.57001/



[Weichenherst]

30



[Weichenherst]

Die erste Bestellung ist abgeschlossen



[Weichenherst]

12 Stück 12°-Weichen und 38 Stück 450 mm lange Gleise aus Code 55-Schienen.
