Hallo Zusammen,

Leider komme ich zur Zeit nicht wirklich zum basteln.
Das ist der Nachteil einer Dachgeschosswohnung. 🙈
Aber eine Kleinigkeit möchte ich nicht vorenthalten.
Die ersten 2 Sperrsignal preußischer Bauform mit (noch fehlendem) Vorrücksignal ohne An-
strahlleuchte wurden mal zur Probe aufgestellt. Später werden diese noch im RAL 7011 lackiert und es müssen 4 SMD‘s montiert werden.
Drei Stück davon am Wartesignal ( Foto Rote Punkte) und eine im Sperrsignal.

Gruß Daniel



[krassus62]

Dein Bw sieht wirklich super aus! Da ich aktuell selbst gerade an einem Betriebswerk baue: wie hast Du die Bereiche zwischen den Gleisen gestaltet? Ist das eingefärbter Sand?

MfG Sascha



[RoFra]

Bei so manchen Blickwinkel, vergisst man fast das es TT ist Ick weiß darum geht es in dem Beitrag nur am Rande, aber gerade Bild 2 hats mit am nicht mehr ganz so frühen morgen Angetan



[TTDanielTT]

…wie hast Du die Bereiche zwischen den Gleisen gestaltet? Ist das eingefärbter Sand?

Hallo Sascha,

den Bereich zwischen den Gleisen habe ich erst mit Feinen Sand ausgefüllt und mit einem Wasser/Holzleim/Spüli-Gemisch befestigt. ( auf den Sand mittels Pipette das Gemisch aufgetragen) und gut Trocken lassen
( ca. 24Stunden)
Danach wurde der Bereich mittels Airbrush, Farben wie Rostbraun (Gleise), etwas sehr Dunkels Grün, etwas Anthrazit und braun besprüht.

Das Ergebnis siehst du oben im Bild.

Gruß Daniel



[krassus62]

Ja und das Ergebnis sieht wirklich super aus! Danke für die Erläuterungen.
MfG Sascha



[TTDanielTT]

Dankeschön.

Sehr gern. Ich vergaß noch zu schreiben, nachdem „Airbrush“ zeitnah die Schienenoberkanten wieder säubern.
Einfach ein Q-Tipp/ Wattestäbchen in Waschbenzin tauchen und über die Gleise gehen.
Sollte die Farbe schon zu doll angetrocknet sein, dann als erstes einmal mit einem Radierer rüber und dann mit Waschbenzin.

Solltest du fragen haben, weist du ja wo du mich findest. 😂

Gruß Daniel



[TTDanielTT]

Oh ha wie die Zeit verrennt.
Lange ist es her, dass am
BW „Danielsbach“ was gemacht wurde aber jetzt geht es wieder langsam los.
Mein Lötkolben mußte mal wieder treue Dienste verrichten und so entstanden die Ersten Oberleitungsmasten.
Der Einzelmast besitzt eine Systemhöhe von
( Original 3 Meter )
und der Doppelausleger
( Original 2,40 Meter ).
Für damalige Verhältnisse keine Seltenheit, da die Systemhöhe sogar bis auf 4 Meter ging.

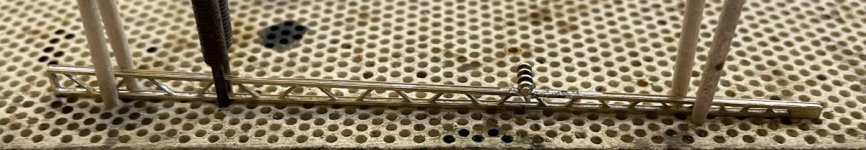

Die Masten wurden geätzt und aus 2 Teile, wird ein Mast gelötet.


Die Isolatoren sind Messinggussteile und werde auf ihre bestimmte Höhe an der Mast angelötet. Als Fahrdrahthalter wird ein Messing Bzw. Kupferdraht am Isolator angelötet.




Nun folgt der Ausleger für das Tragseil, welcher aus 2 x 1mm U-Profil am Mast montiert wird.

Zum Schluss wird die Querstrebe, zum Ausleger und der Isolator ebenfalls am Mast bzw. Ausleger angelötet.

Da im BW mehrere Gleise mit Oberleitung versehen sind, werden dort später zwischen jeweils 2 Masten, ein Joch montiert.
Die Masten haben ihre Isolatoren und Fahrdrahthalter erhalten, genauso wie 2 Masten auf der späteren Hauptstrecke.

Das soll es erstmal wieder gewesen sein.
Bis zum nächsten Mal.

Gruß Daniel



[Taschentroll]

Wie unfassbar schön sind denn diese Masten? Weitermachen, Herr Daniel!



[TTDanielTT]

Dankeschön.

Wird gemacht. ☺️



[LiwiTT]

Für mich als E-Lok- / Oberleitungsfan sieht das sehr gut aus. Bin "wie ä biddl" begeistert.



[TT-Poldij]

Isolatoren aus Messing zeugen nicht nur von filigraner Löterei, sondern auch von viel Humor
Gefällt mir wieder gut, auch wenn mir Oberleitung doch fern liegt.

Poldij



[tt-tappa]

Daniel,
danke für das zeigen so kann ich mich wieder darauf vorbereiten wenn ich meine Baue, das es nach Fingernagel riecht.
Es sind ja im Augenblick nur 94 Stück zum Löten.

Tolle Arbeit wie immer Daniel.



[TTDanielTT]

Dankeschön.
Wenn es nur nach Fingernägeln riechen würde wäre es nur halb so schlimm. 😂

Bei dir sind es 94 Stück.
Bei mir sind 6 Stück schon zusammen.
Bleiben 370 über. 😂

Anbei noch ein paar Bilder

Ätzplatine

Der Grund, warum aus 2 Hälften ein Mast entsteht.
Die Verstrebungen sind einseitig, tiefer geätzt.


Du das zusammen Löten entsteht an den Außenkanten automatisch ein U-Profil
Für den späteren Fahrdraht, welcher im „Zickzack“ läuft werden kurze und lange Fahrdrahthalter montiert.





Gruß Daniel



[tt-tappa]

Das bekommen wir schon hin, das entscheidende sind die Isolatoren das es passig aussieht später.
Für meine kleine Anlage reichen erstmal 94 Stück es kann ja nach geordert werden.

Du weißt nichts geht über 500 Nieten die zum Teil entfleuchen, dann kommt meine Nacharbeit weil ich einen Denkfehler hatte.



[dampfbahner]

Wieviel Lose hast Du für 500 Nieten gekauft?



[TTDanielTT]

Wieviel Lose hast Du für 500 Nieten gekauft?

1000. 😅



[tt-tappa]

Es waren 1000 Stück Daniel hat gewonnen 700 0,35mm und 300 0.25mm



[gedreivier]

Hallo Daniel!
Deine Fingerfertigkeit und Deine Lötfertikeiten sind beneidenswert!



[TTDanielTT]

Nabend,

Bevor es nun weiter mit der Oberleitung geht, wurde ein lang verschobenes Projekt in Angriff genommen.
Es mußte nämlich die eine EW2 vom „Hosenträger“ entfernt werden um den Innenradius etwas zu vergrößern.


Probleme gab es nämlich bei den Doppel Eloks, welche je nach Geschwindigkeit „verhakten“.

Also wo am Wochenende etwas Gleisbau betrieben.


Noch liegt die zukünftige EW2 und das Schwellenband los auf, da mich noch die 3 Wegeweiche von Tillig hinter dem Rundhaus etwas stört.
Sollte ich mich entschließen diese gegen einen Selbstbau zu tauschen, werden alle „Neugleise“ Ordnungsgemäß verlegt.

Gern könnt ihr mal, bitte eure Meinung äußern ob ich das Weichenprojekt „3 Wegeweiche“ in Angriff nehmen soll?

Gruß Daniel



[Osthesse]

Keine Frage - auf jeden Fall in Angriff nehmen.



[Blaugrau]

Bei mir fährt die Roco 44 nicht durch die Tillig 3 Wegeweiche. Also wäre es bei mir notwendig.



[TTDanielTT]

Oh okay, mit den Überfahren habe ich keine Probleme, mich stört die Optik.



[Pacifik16244]

Mach das Daniel , Deine Gedanken sind eigentlich immer der richtige Weg und wenn es Zielführend ist um so besser



[TT-Poldij]

Mach mal, ich suche grad eine solche Weiche zum Schrottpreis

Dürfte auch die letzte Engstelle im Arrangement sein, richtig?

Poldij



[TTDanielTT]

… suche grad eine solche Weiche zum Schrottpreis…

Dürfte auch die letzte Engstelle im Arrangement sein, richtig?

Ich schaue mal, was ich beim Ausbau retten kann. 😅

Nee nicht ganz, eine Gibt es noch.
Wird dann, mit dem Umbau der Weiche aber auch noch umgestaltet.

Gruß Daniel
