Roco 132 345-0, Art.-Nr. 36420
- Ersteller LiwiTT
- Erstellt am
LiwiTT
Foriker
Ich habe eine Frage zur Platine - diese habe ich vor einiger Zeit als Ersatzteil über den Fachhändler von Roco gekauft.
Als ich sie jetzt in gegen eine ältere mit Glühlämpchen ausgetauscht hatte, ließ sich das Gehäuse nicht mehr korrekt aufsetzen.

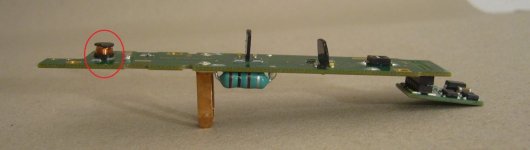

Das Problem entsteht offensichtlich durch das rot markierte Bauteil. Es sitzt genau dort, wo sich im Gehäuse Lichtleiter kreuzen.
Welche Funktion hat dieses Teil?
Welche Folgen könnte das Entfernen des Bauteils haben?
Übrigens: Eine etwas ältere Plux16-Platine besitzt besagtes Teil nicht.
Als ich sie jetzt in gegen eine ältere mit Glühlämpchen ausgetauscht hatte, ließ sich das Gehäuse nicht mehr korrekt aufsetzen.
Das Problem entsteht offensichtlich durch das rot markierte Bauteil. Es sitzt genau dort, wo sich im Gehäuse Lichtleiter kreuzen.
Welche Funktion hat dieses Teil?
Welche Folgen könnte das Entfernen des Bauteils haben?
Übrigens: Eine etwas ältere Plux16-Platine besitzt besagtes Teil nicht.
TTbauer
Hersteller
So aus der Ferne betrachtet sieht es aus wie eine Spule. Allerdings erschließt sich mir der Zweck einer solchen auf der Platine nicht. Kannst du das Teil noch etwas näher ablichten?
LiwiTT
Foriker
Ja, mach' ich morgen.
Mr. X
Foriker
Sieht aus wie eine 100µH-Drosselspule um die Programmierung des Decoders bei angeschlossenen Stützkondensator zu gewährleisten.
Darf ich fragen, was das Teil gekostet hat ?
Darf ich fragen, was das Teil gekostet hat ?
LiwiTT
Foriker
Bitte schön.
Ja, 22,85 € - allerdings ohne Plux16-Stecker und ohne Blenden zwischen den roten und weißen LED (im gezigten Fall Eigenanfertigung).
Ergänzung (statt neuem Post)
Danke für die Erklärung, das dürfte das Ergebnis des Geäuse-Aufsetzens sein, wosich das Problem herausstellte.
Ich habe dazu auch Roco angeschrieben, denn in anderen Roco132ern eingebaute Plux16-Platinen haben das Teil auf der Unhterseite (2x).
Anhänge
Zuletzt bearbeitet:
Mr. X
Foriker
Stolzer Preis für etwas halbfertiges. Ich hatte so eine Platine mal in der Hand, da waren die Trennwände irgendwie steckbar - und ohne die Ladeschaltung. Vielleicht ein Nachbau ? Bei Roco finde ich nur dies. Artikelnummer 139409.Ja, 22,85 € - allerdings ohne Plux16-Stecker und ohne Blenden zwischen den roten und weißen LED (im gezigten Fall Eigenanfertigung).
Da gab es aber in der Bucht schon intelligenteres, allerdings zum doppelten Preis und PluX22.
Nein. Die Bauteile erinnern mich stark an die einfache Ladeschaltung mit Kondensator von ZIMO. Selbst der 3,3KOhm Entladewiderstand ist vorhanden.
Zuletzt bearbeitet:
TTbauer
Hersteller
Ich stimme Hugo_47 zu. Das ist eine Induktivität SMD, OK Wert könnte zutreffen 100µH. Aber was soll die da? Für eine Ladeschaltung in Form eines Step-Up Wandlers? Da fehlt aber einiges dafür.
Original Roco Teil?
Original Roco Teil?
Mr. X
Foriker
LiwiTT
Foriker
1. Nein, original Roco-Ersatzteil. 2. Diese Art.-Nr. steht auf der Verpackung, ich habe es so über den Fachhändler bezogen..
Ich habe nur ein mechanisches Problem mit der Platine, das lautet:
Ob und vor allem wie ich das mechanisch störende Teil entfernen und bei Notwendigkeit woanders wieder anschließen kann.
Ablöten, Kabel dazwischen löten, Spule dahin packen, wo sie nicht stört. Isolierung beachten!
LiwiTT
Foriker
Ja, dachte ich mir schon. Allerdings WIE (ohne Zerstörungen am Teil wie am "Untergrund"?
TTbauer
Hersteller
So etwas geht am besten mit einer Heißluft- Lötstation.
LiwiTT
Foriker
Das meinst Du jetzt nicht ernst? Wie viele neue Platinen kann ich dafür kaufen?
WolfgangTT
Foriker
Einfacher Lötkolben und ein dünnes Messer (Cutter, Schnitzmesse, ...).
Versuchen, das Messer etwas zwischen Bauteil und Platine zu drücken, die Lötstelle erhitzen und mit dem
Messer das Bauelement leicht nach oben drücken.
So sukzessive reihum verfahren, bis alle Anschlüsse abgelötet sind.
Solltest Du die Drossel wechseln wollen, dann zerschneide sie vorsichtig mit einen kleinen
Seitenschneider und löte die Anschlüsse einzeln aus.
Viel Erfolg Wolfgang
Versuchen, das Messer etwas zwischen Bauteil und Platine zu drücken, die Lötstelle erhitzen und mit dem
Messer das Bauelement leicht nach oben drücken.
So sukzessive reihum verfahren, bis alle Anschlüsse abgelötet sind.
Solltest Du die Drossel wechseln wollen, dann zerschneide sie vorsichtig mit einen kleinen
Seitenschneider und löte die Anschlüsse einzeln aus.
Viel Erfolg Wolfgang
Zuletzt bearbeitet:
TTbauer
Hersteller
Wenn du mir die Platine zusendest, mach ich dir das.
Die "Messer- Methode" birgt das Risiko, dass du die Platine / Drossel zerstörst.
Gruß Holger
der sich noch für die Hilfe mit dem Messingzahnrad bedanken möchte
WolfgangTT
Foriker
Ein Zerstören der Platine ist kaum möglich, auch wegen Cevausit.
Ich schrieb ja: wenn nicht mehr benötigt wird/defekt (Drossel).
Wir haben schon vor 50 Jahren DIL 14- Schaltkreise so ausgelötet,
die hinterher noch funktionsfähig waren und wiederverwendet wurden.
Grüße Wolfgang
LiwiTT
Foriker
Danke allen Tipp-Gebern im Allgemeinen und TT-Bauer für sein Angebot im Besonderen.
Ich melde mich wieder (heute werden so schwere Dinge nicht gearbeitet).
Ich melde mich wieder (heute werden so schwere Dinge nicht gearbeitet).
Mr. X
Foriker
Oder die Billigmethode:
Mit einem zweiten Lötkolben beide Lötpunkte gleichzeitig erhitzen.
(Vielleicht mal den Nachbarn fragen, wegen Lötkolben)
Heißluftpistole würde ich nicht empfehlen, dann ist alles ab.
Mit einem zweiten Lötkolben beide Lötpunkte gleichzeitig erhitzen.
(Vielleicht mal den Nachbarn fragen, wegen Lötkolben)
Heißluftpistole würde ich nicht empfehlen, dann ist alles ab.
LiwiTT
Foriker

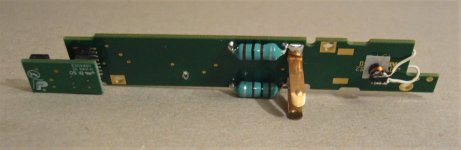

...und von da bekam ich eine illustrierte Antwort zum Versetzen dieser Spule*. Selbiges habe ich inzwischen erledigt - das "gefürchtete" Entlöten ging leichter als gedacht.
Danke an dieser Stelle nochmals allen Tippgebern.
* Offen bleibt, wofür und warum Roco ein so nicht verwendbares Bauteil hergestellt und in Umlauf brachte.
Anhänge
Mr. X
Foriker
Da hat der Zeichner Ober- und Unterseite verwechselt. Das passiert, merkt man aber spätestens bei der finalen Abnahme oder beim Prototypen.
Aus Kostengründen wohl auf beides verzichtet.
Nee, mit dem Teil unterhalb der Platine, würde dann nicht der Lautsprecher drunter passen.
