Bigfoots 3D-Druck-Basteleien

[Bigfoot]

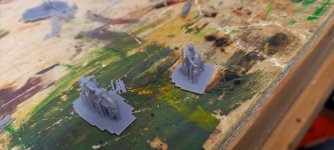

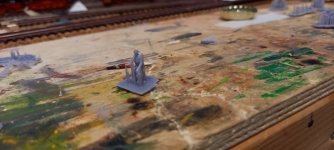

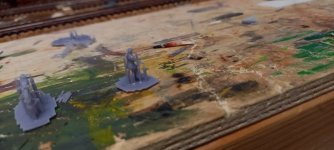

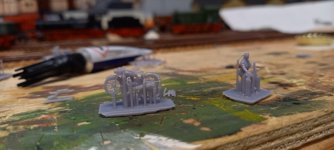

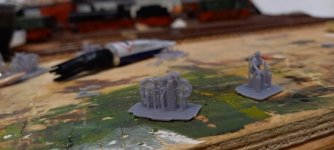

Bevor ich mich ins weitgehende Offline WE verabschiede, noch die letzten Ergebnisse. Das Motorrad aus den 60ern? Und Gemeindeschwester Sonia, noch ohne Schwalbe.



[lichti]

Jungs, was ihr da alle so seht
Das ist alles nur der Fahrtwind, der die Bluse so spannt.



[dampfbahner]

Was Du so für Gedanken hast...



[Dampfossi]

Ich halte mal die Augen offen.

Das is schön! Ein paar verschiedene, eventuell mit Beiwagen ... das würde mir gefallen.

RT kam mir auch in den Sinn- hatte ich selber. Allerdings ...

Da passt vieles nich, was die Maschine zur RT machen würde. Das is aber auch egal, sieht trotzdem gut aus und macht vor einem Gebäude ebenfalls eine gute Figur.

Das Motorrad aus den 60ern?

Nehm' ich! Auch ohne Schwester ...



[Bandi 60]

Wenn Du die Schwester nimst, dann biste doch der Bruder.



[Dampfossi]

Nee, hab schon zwei ...



[alffrommars]

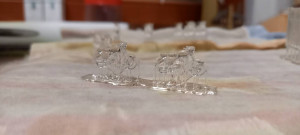

Die Herausforderung liegt darin, die Mopeds heil aus den Supports zu bekommen.

Nicht härten sondern nach dem Reinigen / trocknen vom IPA das Modell ungehärtet in warmes Wasser und dann die Supports ab machen geht viel einfacher mit weniger Macken am Modell.



[Pacifik16244]

Ja das Problem kenne ich , ich mache dann immer einige Stützen weniger ran und erst mal einen Probedruck . Wenn der gut ausfällt lasse ich es so oder überarbeite es nochmal



[Bigfoot]

eventuell mit Beiwagen ...

Da habe ich diese Junak M07 mit Lastenseitenwagen gefunden. Wahrscheinlich für dich noch etwas zu modern, gebaut von 1956 bis 1965 in Polen. Ob es dieses Modell aber jemals über die Oder-Neiße-Friedensgrenze geschafft hat, entzieht sich meiner Kenntnis.

Dann habe ich hier noch eine Podkova 98, ebenfalls polnisch. Baujahr wohl ab 1938, kriegsbedingt wurden nur um die 100 Maschinen gebaut.

Eventuell könnte man die auch mit dem Seitenwagen kombinieren.



[Dampfossi]

Wahnsinn! ... is denn schon Weinachten? Beide sehr schön, aber du hast schon recht. Obwohl auch Baujahr 56 durchaus in Ordnung geht, die Ältere is Spitze!
Falls du wissen willst, wie das Druckergebnis aussieht, nur zu. Ich würde mich anschließend drum kümmern.



[Bigfoot]

Ich bastel diese Woche mal welche. Mit und ohne Seitenwagen.



[Bigfoot]

Kannst du zu deinen Drucken noch was sagen? Drucker, Material, allg Einstellungen, Besonderheiten? Trix () und Kniffe?

Ich setze das mal hier fort.
Ich denke, es steht hier schon weiter oben. Ich drucke mit einem Elegoo Mars 3. Bisher habe ich ausschließlich waterwashable Resin von Elegoo verwendet. Mit nicht wasserwaschbarem Resin habe ich noch keinerlei Erfahrung.
Hier mal ein Screenshot der Druckeinstellungen.
Ich denke, das ist nichts besonderes. Die Schichtdicke habe ich relativ dünn eingestellt, sichtbare Stufen sind so allenfalls mit einer Lupe zu finden. Es geht mir ja eher um Qualität, den Quantität.
Die Belichtungszeit der Bodenschichten habe ich kürzlich von 30 auf 15 Sekunden halbiert, weil ich massive Probleme hatte, die Supports von der Bodenplatte zu bekommen. Mit der 15 Sekunden Einstellung passt es jetzt wieder recht gut, ich habe aber zuletzt auch nur Kleinkram gedruckt.
Die Fahrräder sind nicht von mir, gefunden habe ich sie bei Sketchfab. Supports setze ich generell selber, so dünn wie möglich. Da ginge bei den Rädern noch weniger.

Bevor ich die Supports entferne, härte ich Fahrräder und Mopeds für 5 bis 10 Sekunden. Damit sind sie schon relativ stabil aber noch nicht so steif, das sie abbrechen.
Der Rest ist Farbe und eine ruhige Hand.



[Bigfoot]

Zwei Bastelleien, die ich zwar entworfen, aber noch nicht gedruckt habe.
Grenzzeichen und Radspannwerke einfach und doppelt.

Das Gewicht wird separat gedruckt und an einem Stück Federstahldraht geführt.



[hochlehner]

Wie groß hast du den Raddurchmesser gemacht?
Klaus



[Bigfoot]

Der Durchmesser vom Rad beträgt 6mm.



[hochlehner]

Danke



[Bigfoot]

Weil meine Lokpersonalfiguren langsam knapp werden und überall die selben drin sind, habe ich mich mal darin versucht, den Meister und seinen Linksaußen zu designen.

Der Lokführer soll dabei den Arm auf dem offenen Fenster liegen haben. Mal sehen wie die beiden aussehen. Werde am WE mal den Drucker bemühen.



[Per]

Wenn du sowas kannst: die Köf mit offenen Türen könnte auch Personal gebrauchen. Und wie wäre es mit einem auf dem Tritt mitfahrenden Rangierer?



[Bigfoot]

Das sollte kein Problem sein. Muss ich mich mal damit befassen, wenn ich wieder am Rechner sitze.



[Ralf_2]

Dürfte ich da auch Bedarf anmelden?

Grüße Ralf



[Phil]

Mit welchem Programm hast du die Figuren erstellt?



[pandy1]

Für den Rangierer melde ich auch Bedarf an.



[Bigfoot]

Mit welchem Programm hast du die Figuren erstellt?

Mit MakeHuman und Blender.



[Phil]

Blender ist aber mega kompliziert oder? Hatte mal paar Videos dazu angesehen



[Bigfoot]

Die Figuren gestalte ich so weit wie möglich mit MakeHuman. Kleidung, Schuhe und eine Pose, die dem gewünschten halbwegs nahe kommt und füge ein digitales Skelett hinzu. Das ist wichtig, sonst lassen sich die einzelnen Gliedmaßen der Figur später in Blender nicht mehr bewegen. Dann exportiere ich sie als fbx Datei. In Blender richte ich die Figur dann aus und setze ihr Hüte meist auch in Blender auf, weil ich die meisten als stl Datei vorliegen habe.
Andere Teile, die eine Figur benötigt, wie der Papierkorb des Müllfahrers, erstelle ich mit FreeCad und füge sie als stl Datei in Blender hinzu.

Ich befasse mich schon seit einigen Jahren mit CAD Software, habe aber alles über Tutorials gelernt. Auch die wichtigsten Funktionen in Blender lassen sich so erlernen. Man muss natürlich ein wenig Zeit investieren.
Um zum Schluss zu kommen, wenn die Pose der Figur passt, sie mit Moped, Schaufel etc. kombiniert ist, exportiere ich sie als stl Datei. Diese öffne ich dann mit Chitubox, erst hier skaliere ich sie auf die endgültige Grösse.
