Stellpult für roco Weichenantriebe?

[jf-]

Meine beiden Rangierstellpulte sind im Fablab in Nürnberg entstanden.

Ich war's nicht selbst, sondern ein befreundeter Modellbahner. Im Fablab hast Du Zugriff auf Laserschneider und anderes Gerät, ohne Dir gleich so etwas anschaffen zu müssen.

Gruß Jens



[DReisenbahn]

Jens, das sieht super aus. Und rechteckige LED-Anzeigen machen etwas her.



[WolfgangTT]

Jens, das sieht sehr gut aus.
Wenn ich bedenke, ich habe die Grundplatte gebohrt und die laminierte Deckfolie mit Locheisen bearbeitet.
Erreicht man lang nicht diese Qualität.
Kannst Du etwas zu den Kosten sagen?

Viele Grüße Wolfgang



[jf-]

Nicht wirklich. Aber der, der es gemacht hat, liest hier mit.
Die Pulte sind quasi komplett gelasert. Einziges händisches Nacharbeiten war das Senken der Schraublöcher und das Anfertigen der Gewinde. Ja, ich habe dort tatsächlich Gewinde geschnitten. Zuerst die Bohrlöcher mit dünnflüssigem Sekundenkleber getränkt. Anschließend Gewinde geschnitten. Dann nochmal mit Sekundenkleber getränkt und abschließend nachgeschnitten.

Gruß Jens



[Per]

kannst Du mir bitte ein(ige) Links zu geben

Leider nein. War noch auf dem alten Rechner.
Inzwischen ist mir aber eingefallen, dass es kein Webfrontend, sondern ein Windows Programm zum Download war.

Wenn nur die LED eckig sind, die Taster/Schalter aber rund, kannst du auch einfach mehrlagig arbeiten:
- Deckplatte mit runden Löchern für Taster/Schalter
- bedruckte Folie mit runden (gebohrten) Löchern für Taster/Schalter und eckig (gedruckten) Fenstern für LED
- Montageplatte mit runden Löchern für Taster/Schalter und LED.



[DReisenbahn]

Leider nein. War noch auf dem alten Rechner.

Ich probiere es gerade hier, Frontplattendesigner das sieht vielversprechend aus und ist einfach zu bedienen.



[Ralf_2]

Dieses fablab ist so eine Art Selbsthilfewerkstatt mit Vermietung von Maschinen und Arbeitsflächen?

Hab' mal bei den Berlinern reingeguckt - bin aber nicht ganz schlau geworden.

Grüße Ralf



[ebahner]

Darf ich fragen, warum rechteckige LEDs?

Es geht doch nichts über Vorildnähe. Wobei man dort ja noch Lämpchen mit Lichtleitern und Farbplättchen verwendet hat.

Gruß ebahner



[ttopa]

Es geht doch nichts über Vorildnähe.

Gruß ebahner

Na wenns um Vorbildnähe(ich denke mal, es soll so heißen) geht, kann ich auch noch was beisteuern.



[Dampfossi]

Wobei man dort ja noch Lämpchen mit Lichtleitern und Farbplättchen verwendet hat.

Genau deshalb frage ich. Man muss sich die Sache ja nich unnötig schwieriger machen, eine runde LED mit entsprechender Maske darüber macht es auch ...



[harry71.ffm]

Hallo TT-Freunde,
ich suche für meinen Stellpultbau eine Firma oder jemanden privat, der mir rechteckige Ausschnitte für rechteckige LED in eine 1 mm Aluplatte stanzen oder fräsen kann.

IMHO klappt das Fräsen von rechteckige Ausschnitten nicht, da der Fräser immer "runde Ecken" macht.

Eine 1mm-Platte scheint mit auch recht lapprig zu sein.

Hier Schaeffer AG Ihr Experte für Frontplatten und Gehäuse habe ich mir mal eine kleine Frontplatte machen lassen - aber nur mit Runden Löchern bzw. Sub-D-Durchbrüchen. Preise sind dort aber Premium, das Ergebnis aber auch. Die Software zu erstellen der Vorlage hibt es dort zum runterladen (Windows und Linux)



[harry71.ffm]

Für Kreisrunde Löcher habe ich bei Flyeralarm eine Alu-Kunstoff-Verbundplatte 4mm und auf Maß mit dem Gleisplan bedrucken lassen und dann die nötigen Löcher selbst gebohrt - leider nur "rund".

Das Teil auf dem Bild ist kein Stellpult, sondern nur einer Visualisierung eines Segments, mit der ich meine Steuerungs-Elektronik testen kann.



[Ralf_2]

IMHO klappt das Fräsen von rechteckige Ausschnitten nicht, da der Fräser immer "runde Ecken" macht.

....

Na kommt drauf an, wie man ihn einsetzt. So ein Fingerfräser geht eher nicht. Es gibt da allerlei Möglichkeiten. Man kann auch mit einem Fräser, der wie eine Kreissäge aussieht, von oben und unten und dann noch bissel nachfeilen ....

Oder Lasern lassen. Für die Stellwerke vom Abzweig OKW hat Ulli H. die Deckplatten gelasert - auch für die eckigen Ausschnitte für LED der Fahrstraßenausleuchtung. Ich finde das ganz schick - ist aber nicht ganz billig bzw. ohne Aufwand.

Grüße Ralf



[KraTT]

Na kommt drauf an, wie man ihn einsetzt. So ein Fingerfräser geht eher nicht.

Grüße Ralf

Aua... Finde in keinem Katalog den Begriff Fingerfräser. Katastrophe.



[dampfbahner]

Kenne Deinen Katalog nicht. Eine Suchmaschine kann Dir helfen.



[DReisenbahn]

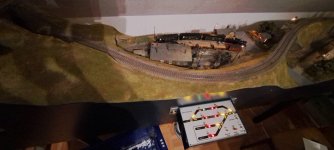

Zwei Bilder vom Ergebnis. Ein kleines Stellpult mit rechteckigen LED. Das Bild ist leider nicht gut gelungen.



[Per]

Und wie hast du es nun gelöst?



[DReisenbahn]

Hallo Per,
ich habe im Onlineshop von Startseite - Schilderfabrik Bohn mittels des Produktkonfigurators meine Frontplatte gezeichnet. Hier bieten sich viele Möglichkeiten. Bei entsprechender Plattenstärte können die Fräsungen sogar konisch ausgeführt werden. Und auch die schwarzen Striche und die Beschriftung habe ich dort mit einbringen lassen.



[Per]

Vllt hättest du noch den Preis als Richtwert für Nachahmer?



[DReisenbahn]

Die größere Frontplatte, #66, hat incl. Porto 60,00 € gekostet. Die kleinere,#67, 40,00 €.
