Piko 46552 SmartDecoder XP Sound

[Klaus 1954]

Hallo liebe TT Freunde.
Hat schon jemand den neuen Decoder 46552 verbaut. Ich benötige hierbei Hilfe für den
Lautsprecheranschluss. In der Anleitung wird hier nichts genaues erläutert, und in den
Foren habe ich auch nichts gefunden.



[AG_2_67]

In der BA steht ja: Den 4 - 16 Ohm Lautsprecher verbauen Sie bitte wie in der jeweiligen Grafik der „Ersatzteilliste“ dargestellt.
Damit ist die jeweilige Lok gemeint. Reicht das nicht?

Ansonsten ist eventuell auf dem Decoder selbst eine Markierung oder Beschriftung?



[Arcon]

Oder sind die Lautsprecheranschlüsse auf der Platine der Lok? Einfach auch mal in die Anleitung der Lok schauen.



[Klaus 1954]

Danke für die Antworten. Die Ersatzteilliste bezieht sich auf den alten Decoder 56402 plus Soundmodul
56197. Also alles nichts Aussagekräftiges.



[AG_2_67]

Es gibt doch auf dem Waschzettel der Lok - wo auch die Ersatzteile gelistet sind - eine Explosivdarstellung.
Da ist ganz sicher auch der Lautsprecher eingezeichnet.



[madas]

Explosivdarstellung

Aha.



[AG_2_67]

Aha.

Du darfst auch Explosionszeichnung sagen



[Klaus 1954]

ok. aber wo sind die Lötpunkte und polaritätsangaben?

Wer hat diesen Decoder verbaut und weis wie es geht?



[madas]

wenn er in die BR118 rein soll, dann erklärt doch dieses Bild eigentlich alles.



Dann noch Decoder stecken und gut.

VG



[dampfbahner]

@Klaus 1954 hat wohl dieses (46552):

PIKO SmartDecoder XP S TT BR 118 PluX16 inkl. Lautsprecher Modelleisenbahn kaufen | PIKO Webshop

PIKO SmartDecoder XP S TT BR 118 PluX16 inkl. Lautsprecher Modelleisenbahn von PIKO kaufen ✓ Top Qualität ✓ Schneller Versand ✓ Exzellenter Support

www.piko-shop.de

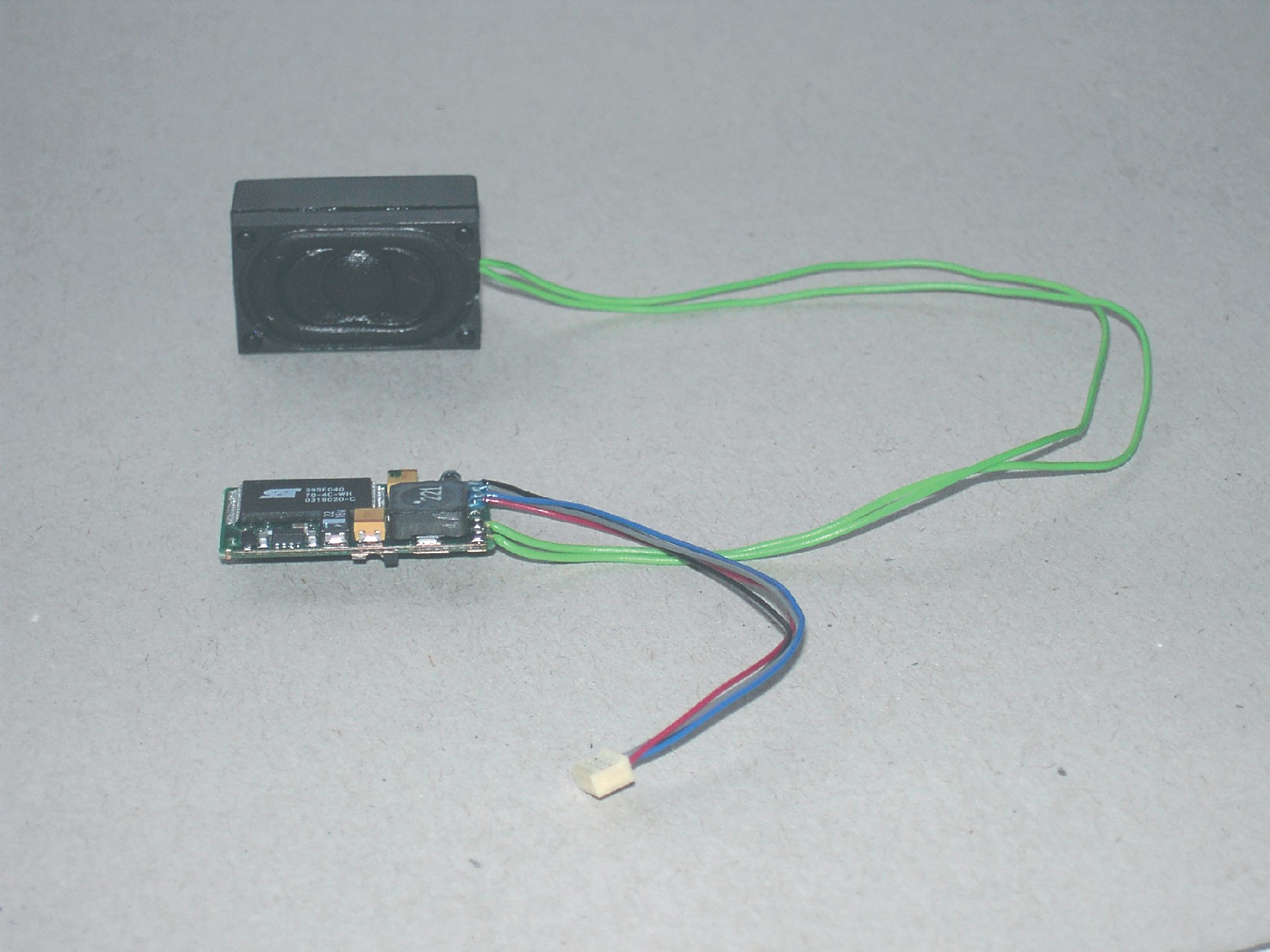

56197 war das Vorgängermodell:

Soundmodul & Lautsprecher

Soundmodul & Lautsprecher H0 Das Soundmodul kann direkt an den Decoder #56121 angeschlossen werden und verfügt über einen Lautsprecher, der in die Dieselloks BR 118/BR 119 (#59560 / #59930 u.a.) eingesetzt werden kann. TT Das Soundmodul kann direkt an den Decoder #46121 angeschlossen werden und verf

www.pirnaerlokschuppen.de



[madas]

Hm, dann wäre vielleicht die Artikelnummer seiner Lok noch ganz hilfreich. Ich hab jetzt mal in die BAs bzw. in die „Explosiven“ Zeichnungen von zwei aktuell bei Piko verfügbaren BR118 geschaut und dort wird immer noch auf das Soundmodul verwiesen. WHO knows.



[dampfbahner]

Bei dem 46552 ist wohl noch nichts verdrahtet.



[AG_2_67]

Sollten Pads 8 und 9 sein, siehe auch hier.
Polarität ist egal.

PS: Bei dem Beitrag zur Rotlichtschaltung ist ein Bild für die LS



[dampfbahner]

U.a. Lautsprecheranschluß aus Link von @AG_2_67:

https://www.piko-shop.de/media/org/orgb_P/orgid_1/k11/thumbs/11480_52741.png



[AG_2_67]

Das Thema hatten wir schon mal im Board, ich habe damals auch gesucht, >>> hier <<<



[Klaus 1954]

Danke! Ich versuche den Lautsprecher auf der Lokplatine anzuschließen.
Gebe Bescheid wenn es klappt.

Es ist so. Die Beschreibung zum 46552 muss Überarbeitet werden. Der Lautsprecher ist an
Pin 8 und 9 an der Lokplatine anzuschließen dann haut alles hin.
