Eilzugwagen Tillig - Inneneinrichtung und Beleuchtung
- Ersteller mahura
- Erstellt am
mattze70
Foriker
nur keine Panik aufkommen lassen
Karl-Georg
Foriker
zucker
Foriker
FB.
Foriker
Hallo miteinander
das sieht ganz gut aus-nicht so Hell wie man das sonst immer sieht-
---Arbeit zieht Arbeit nach sich-------wenn beleuchtet dann sollten auch ein paar Männl drin sitzen
fb.
das sieht ganz gut aus-nicht so Hell wie man das sonst immer sieht-
---Arbeit zieht Arbeit nach sich-------wenn beleuchtet dann sollten auch ein paar Männl drin sitzen
fb.
zucker
Foriker
Die sind umgestiegen:
Helmut NDH
Foriker
Wenn man Platinen nicht selbst herstellen kann, dann bietet sich auch die Lichtleiste WL120B9 vom slowakischen Hersteller PeLi an.
lighting TT Eilzugwagen
Die gibt es erst seit einigen Monaten. In die noch unbeleuchteten Wagen habe ich bereits mehrere eingebaut.
Die Lichtleisten haben einen Decoder und lassen sich gut programmieren. Jede der 14 LED kann separat konfiguriert werden.
lighting TT Eilzugwagen
Die gibt es erst seit einigen Monaten. In die noch unbeleuchteten Wagen habe ich bereits mehrere eingebaut.
Die Lichtleisten haben einen Decoder und lassen sich gut programmieren. Jede der 14 LED kann separat konfiguriert werden.
constructo
Foriker
Die Platinen sind sehr professionell erstellt, das nötigt mir Anerkennung ab. Es sieht besser aus, als z.B. Hufing-Platinen, zumal der Abteil-Abstand exakt stimmt.
JWC
JWC
ttbahner
Foriker
@Helmut NDH , ja sehr schöner Hinweis ! Hast Du selber schon bestellt bei PeLi ? Ist ein deutscher Händler bekannt der es eventuell vertreibt ?
WolfgangTT
Foriker
Ich antworte mal für Henry.
Es ist analog, jede LED hat ihren eigenen Vorwiderstand, Henry braucht keine Konstantstromquelle,
da er seine Anlage mit PWM-Fahrspannungssteller fährt.
Viele Grüße Wolfgang
zucker
Foriker
Hallo Berthie,
ja, Wolfgang hat das schon erklärt.
Am Gleis liegen 11V PWM an, daher entfällt hier eine I konst-Quelle. Jede LED hat ihren eigenen Rv, womit die Abteile, wenn gewünscht, unterschiedlich hell leuchten können. Die LED in den Gängen hinter (oder vorm WC) sollten dunkler sein, da die grüne Rückwand stark reflektiert und der Raum an sich auch kleiner ist.
Es gibt auf der Platine noch eine Zugschlußbeleuchtung, die unabhängig von der anderen ist und nur in eine Richtung leuchtelt. Der Elko dafür kommt ins andere WC. Diese Bauteile sind auf dem Bild oben nicht bestückt, da die Schlußleuchten in den Packwagen sollen.
Ein sehr lieber Modellbahner hat mir dazu 2 OWaLa zukommen lassen, die dann da hin sollen.
Die Platine für den Packwagen mußte, bzw ist gerade dabei, neu zu werden. Durch die 1.5mm Platinenstäke war es etwas zu hoch geworden, 0.5mm Stärke sind besser, die sind als Basismaterial gerade gekommen.
Die Befestigung erfolgt mit M2 20mm Senkkopf, keinen normalen Kopf verwenden, unter Umständen kann das einen Kurzschluß ergeben, weil die Räder ganz leicht anschlagen (in engen Bögen).
Wenn ein reiner Trafo für den Fahrstrom im Gebrauch ist, dann wird die Beleuchtung natürlich etwas dunkler sein aber ab 5...6V tut sich da etwas. Flackern kann es nicht, allenfalls seicht heller, bzw dunkler werden. Das macht der Elko. Allerdings wird der auch nur bis zur dann anliegenden Ub+ aufgeladen, was wiederum die Nachleuchtdauer reduziert.
Man kann das Ganze auch für Digi-Strom nutzen, da muß aber die Bestückung / Platine eine andere sein. Mir fiel dazu was ein, das muss aber erst zu Papier und Layout gebracht werden. Wenn das funzt, dann gibt es eine Universalplatine für alles.
In dem Zusammenhang - weiß jemand, ob der Ureg LM317 am Eingang unbedingt groß geglättet Ub+ braucht oder ob da auch etwas mit 1µ reicht? Wenn da kleine Kapazitäten genügen, dann geht da was.

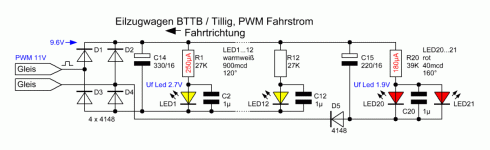

Den Plan häng ich mal hier dran, vielleicht kanns ja jemand gebrauchen.
Die Platinen vom Slowaken haben ziemlich dieselbe Anordnung der LED und Befestigung der Platine mittels Schraube, wie bei meinen. Leider ist da kein Plan dabei. Außerdem sind die industrieell hergestellt, was eine Färbung der reinen Platine möglich macht - das kann ich nicht. Allerdings ist die reine Cu Fläche als gleichmäßiger Reflektor zu gebrauchen, hat auch einen Vorteil und sehen tut man die Leiterplatte sowieso nicht.
ja, Wolfgang hat das schon erklärt.
Am Gleis liegen 11V PWM an, daher entfällt hier eine I konst-Quelle. Jede LED hat ihren eigenen Rv, womit die Abteile, wenn gewünscht, unterschiedlich hell leuchten können. Die LED in den Gängen hinter (oder vorm WC) sollten dunkler sein, da die grüne Rückwand stark reflektiert und der Raum an sich auch kleiner ist.
Es gibt auf der Platine noch eine Zugschlußbeleuchtung, die unabhängig von der anderen ist und nur in eine Richtung leuchtelt. Der Elko dafür kommt ins andere WC. Diese Bauteile sind auf dem Bild oben nicht bestückt, da die Schlußleuchten in den Packwagen sollen.
Ein sehr lieber Modellbahner hat mir dazu 2 OWaLa zukommen lassen, die dann da hin sollen.
Die Platine für den Packwagen mußte, bzw ist gerade dabei, neu zu werden. Durch die 1.5mm Platinenstäke war es etwas zu hoch geworden, 0.5mm Stärke sind besser, die sind als Basismaterial gerade gekommen.
Die Befestigung erfolgt mit M2 20mm Senkkopf, keinen normalen Kopf verwenden, unter Umständen kann das einen Kurzschluß ergeben, weil die Räder ganz leicht anschlagen (in engen Bögen).
Wenn ein reiner Trafo für den Fahrstrom im Gebrauch ist, dann wird die Beleuchtung natürlich etwas dunkler sein aber ab 5...6V tut sich da etwas. Flackern kann es nicht, allenfalls seicht heller, bzw dunkler werden. Das macht der Elko. Allerdings wird der auch nur bis zur dann anliegenden Ub+ aufgeladen, was wiederum die Nachleuchtdauer reduziert.
Man kann das Ganze auch für Digi-Strom nutzen, da muß aber die Bestückung / Platine eine andere sein. Mir fiel dazu was ein, das muss aber erst zu Papier und Layout gebracht werden. Wenn das funzt, dann gibt es eine Universalplatine für alles.
In dem Zusammenhang - weiß jemand, ob der Ureg LM317 am Eingang unbedingt groß geglättet Ub+ braucht oder ob da auch etwas mit 1µ reicht? Wenn da kleine Kapazitäten genügen, dann geht da was.
Den Plan häng ich mal hier dran, vielleicht kanns ja jemand gebrauchen.
Die Platinen vom Slowaken haben ziemlich dieselbe Anordnung der LED und Befestigung der Platine mittels Schraube, wie bei meinen. Leider ist da kein Plan dabei. Außerdem sind die industrieell hergestellt, was eine Färbung der reinen Platine möglich macht - das kann ich nicht. Allerdings ist die reine Cu Fläche als gleichmäßiger Reflektor zu gebrauchen, hat auch einen Vorteil und sehen tut man die Leiterplatte sowieso nicht.
Helmut NDH
Foriker
zucker
Foriker
Da geht was, mit dem Packwagen:
Auf der Platine ist noch der Fotolack, deshalb sieht das so dunkel aus.
Platine 0.5mm 35/35, Bungard
An die PAD´s oben rechts, beim Guggdach, kommen die OWaLa dran. Das sollte höhenmäßig passen. Die LED für das Dach kommt auch oben drauf, alles andere ist diesmal unten.
Die Stromabnahme erfolgt links mit dem Kabel auf das PAD, rechts durch die M2 Schraube.
Auf der Platine ist noch der Fotolack, deshalb sieht das so dunkel aus.
Platine 0.5mm 35/35, Bungard
An die PAD´s oben rechts, beim Guggdach, kommen die OWaLa dran. Das sollte höhenmäßig passen. Die LED für das Dach kommt auch oben drauf, alles andere ist diesmal unten.
Die Stromabnahme erfolgt links mit dem Kabel auf das PAD, rechts durch die M2 Schraube.
zucker
Foriker
Und nun mal warten, bis es dunkel wird.
constructo
Foriker
Äußerst professionell, ich bin begeistert.
JWC
JWC
zucker
Foriker
Danke, finde auch, das paßt gut.
Dunkelaufnahmen sind doch etwas schwierig für den Laien aber man kann es doch erahnen.
Die LED in der Kanzel hat gepaßt, ist rechts hinter der geschlossenen Dachseite.
Und noch eins von vorn übers Dach:
OWaLa kommen dann demnächst.
Wenn jemand die Platinenvorlagen für den privaten Gebrauch haben möchte, so möge er sich melden.
Henry
Dunkelaufnahmen sind doch etwas schwierig für den Laien aber man kann es doch erahnen.
Die LED in der Kanzel hat gepaßt, ist rechts hinter der geschlossenen Dachseite.
Und noch eins von vorn übers Dach:
OWaLa kommen dann demnächst.
Wenn jemand die Platinenvorlagen für den privaten Gebrauch haben möchte, so möge er sich melden.
Henry
