Digital Zimo MX623P12 mit Pufferspeicher

[delta-bear]

Hallo,
Ich habe meine E18 mit o.g. Decoder bestückt und möchte mit Tantals die Fahreigenschaften verbessern.
Da Tillig immer noch die PluX12 verbaut bin ich ratlos, wo ich die Kondensatoren anschließen kann.



[Koch1]

Irgendwo habe ich mal gelesen, das dies auch über die SUSI geht.
Dazu sollten sich aber besser die Digitalprofis mal äußern.
Alternativ: Direkt am Stecker ggü. "Motor links" liegt der Pluspol, und auf der Unterseite das eine abgesetzte Pad ist die Masse.



[Kalle]

Hallo,

ich kenne den MX623 P12 zwar nicht, aber zum Decoder gibt es doch immer so eine kleine Beschreibung mit dazu. Wenn der Decoder eine SUSI-Schnittstelle hat, schaue mal nach den Anschlüssen VS und GND.
VS = Plus und GND = Masse von deinem Spannungsspeicher.

VG
kalle



[delta-bear]

Hallo,

ich kenne den MX623 P12 zwar nicht, aber zum Decoder gibt es doch immer so eine kleine Beschreibung mit dazu. Wenn der Decoder eine SUSI-Schnittstelle hat, schaue mal nach den Anschlüssen VS und GND.
VS = Plus und GND = Masse von deinem Spannungsspeicher.

VG
kalle

Danke schon einmal.

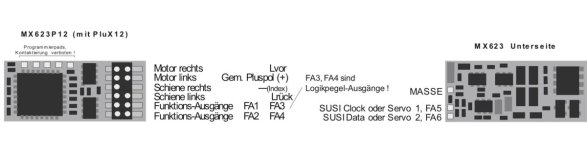

Hier mal die Belegung aus der online verfügbaren Betriebsanleitung. Ich kann leider mit SUSI clock und data nichts anfangen



[Jan]

Decoderanleitung MX Decoder Seite 6 + 56/57.



[Kalle]

Hallo,

dann musst du das Plus von der Schnittstelle abgreifen.

VG
kalle



[delta-bear]

So einfach geht das? Muss ich noch irgendwas an den CVs verändern?



[Kalle]

So einfach geht das?

Hallo,

ja. Was für eine Ladeschaltung/Speicher möchtest du verwenden? Meine Empfehlung, warte bis die Staco 1 von Zimo wieder mal lieferbar ist. Einstellung am Decoder sind nicht nochtwendig, aber die CV153 kannst du dir mal ansehen.

Viele Grüße

kalle



[delta-bear]

Ich habe bei Pikos V15 damals etwas mit Tantals gebastelt. Muss nur mal im Archiv kramen was ich verwendet habe. Das war aber wegen der Schnittstelle ein anderer Decoder.
Bisher lief das Maschinchen ganz ordentlich



[TT-Krümel]

Schau dir Mal die Pufferschaltung von Elektronik an.
Das sollte auch deine in etwa sein laut Bild. Diese oder eine andere ,z. B. Fischer, oder Staco an + und GND - anschließen, also in deinem Fall - auf der anderen Seite des Decoders anlöten und + von der Schnittstelle abgreifen ,fertig.
Ist bei zimo unkompliziert!



[delta-bear]

Super, danke



[TT-Krümel]

Bitte, da gibt's auch ein Schaltplan irgendwo in deren Seiten. Mal suchen.
