Moin,
an dieser Stelle eine Kurzvorstellung meines persönlichen Highlights im Sommer 2023 ...

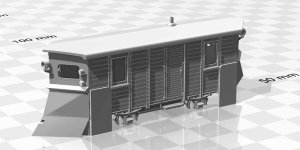

Das 3D-Modell entstand durch gemeinsame Überlegungen mit einem Freund und dank seiner Unterstützung mit Bildmaterial vom Hasselfelder Schneepflug 99-01-99.
Nach dem Einsatz eines polnischen Schneepfluges im Winter 1978 beschloss die Deutsche Reichsbahn [2, S. 150] 1979, aus Schmalspur-Güterwagen Schneepflüge zu bauen. Als Konstruktionsgrundlage diente das Bild des Güterwagens in [1, S. 202].
Heute ist der 99-01-99 (gebaut aus dem 99-02-19) renoviert und in Hasselfelde aufgestellt und der 99-01-75 (aus dem 99-02-21) [2, S. 146] jetzt in Wernigerode als 99-09-75 nummeriert.
Zu den passenden geschlossenen Güterwagen gibt es hier etwas und auch den Verweis zu den 3D-Dateien ...

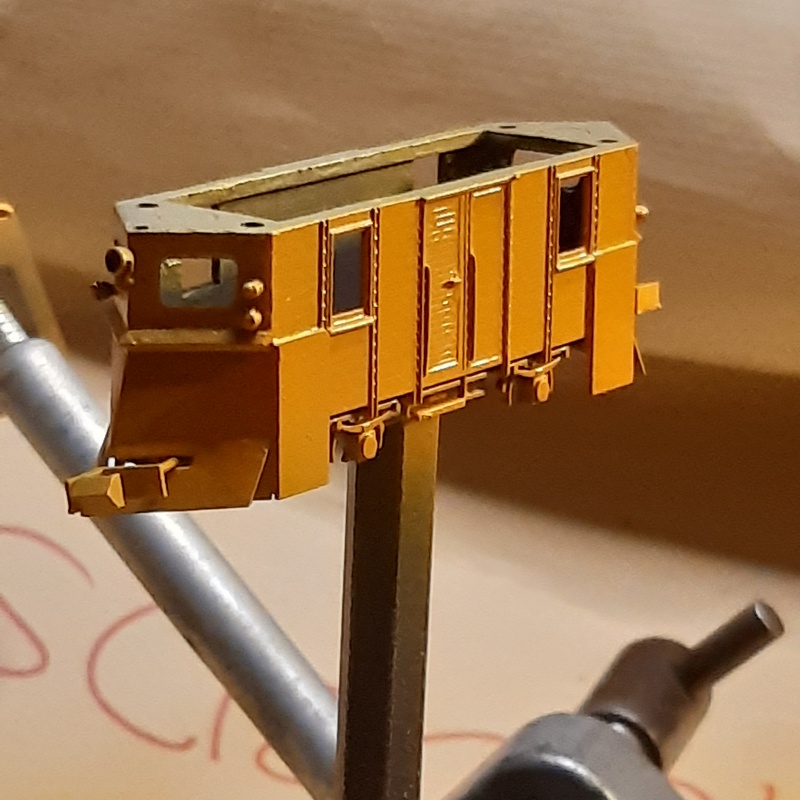

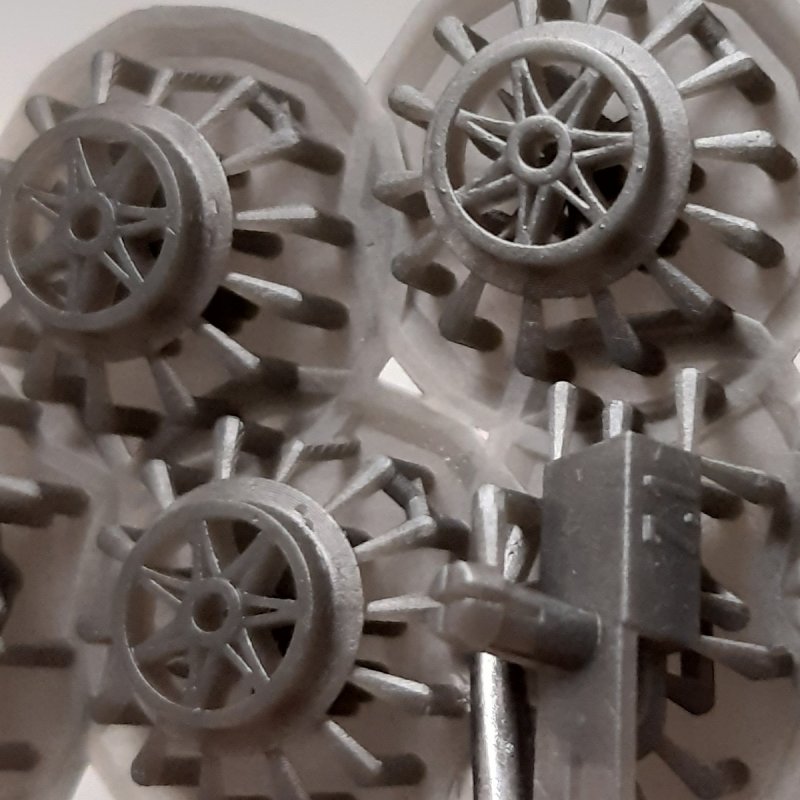

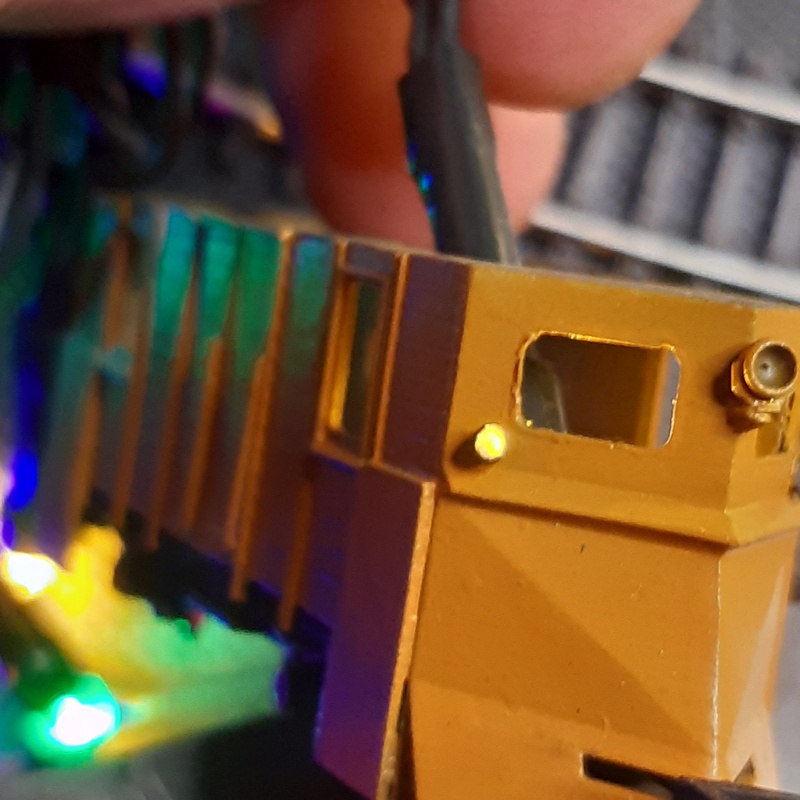

Zunächst bitte entscheiden, ob das Fahrzeug fahren oder als Standmodell verwendet werden soll und danach die unteren Schilde wählen. Je enger der Kurvenradius, je weiter muss das Maul sein. Diese Dateien sollten in Resin gedruckt werden. Ich empfehle dringend ABS-ähnliches Resin. Ich drucke die Hauptteile umgedreht (135 Grad). Die Lichter sollten aus klarem Resin gedruckt werden. Eine Beleuchtung ist möglich, ich bin mir aber noch nicht sicher, ob ich die bei hier gezeigten meinem Modell eines älteren Entwurfsstandes umsetzen werde.
Handgriffe und Türklinke sind aus Draht einfügen. Die weiteren Schritte habe ich auf den beiden Downloads-Plattformen abgelegt, so dass ich euch eine Dopplung des Inhalts erspare und mögliche Korrekturen nicht an zu viele Stellen einfügen muss.
Die 3D-Dateien für den Druck habe ich bei Printables und Thingiverse abgelegt und zum kostenfrei Download bereitgestellt. Ich möchte keine kommerzielle Nutzung dieses Entwurfs und daraus hervorgehender Drucke. Es steht jedem frei, den Wagen für eigene Projekte, enge Freunde und die Nutzung im eigenen Modelleisenbahnverein auszudrucken. Ihr könnt in diesem Rahmen auch einen Dienstleister beauftragen. Bei der Herstellung größerer Stückzahlen für Schulen oder Vereine einfach mal melden.
Der Entwurf basiert auf der Skizze des Wagens in [1] S. 202 und verschiedenen Bildern.
[1] Kieper, K., Preuß, R. & Rehbein, E. (1980). Schmalspurbahn-Archiv. Berlin, Transpress, Verlag für Verkehrswesen.
[2] Zieglgänsberger, G., Röper, H. (1999). Die Harzer Schmalspurbahnen: Die Selketalbahn ; die Harzquer- und Brockenbahn ; die Südharzeisenbahn (Transpress spezial, 1. Aufl.). Stuttgart: Transpress.
an dieser Stelle eine Kurzvorstellung meines persönlichen Highlights im Sommer 2023 ...
Das 3D-Modell entstand durch gemeinsame Überlegungen mit einem Freund und dank seiner Unterstützung mit Bildmaterial vom Hasselfelder Schneepflug 99-01-99.
Nach dem Einsatz eines polnischen Schneepfluges im Winter 1978 beschloss die Deutsche Reichsbahn [2, S. 150] 1979, aus Schmalspur-Güterwagen Schneepflüge zu bauen. Als Konstruktionsgrundlage diente das Bild des Güterwagens in [1, S. 202].
Heute ist der 99-01-99 (gebaut aus dem 99-02-19) renoviert und in Hasselfelde aufgestellt und der 99-01-75 (aus dem 99-02-21) [2, S. 146] jetzt in Wernigerode als 99-09-75 nummeriert.
Zu den passenden geschlossenen Güterwagen gibt es hier etwas und auch den Verweis zu den 3D-Dateien ...
Zunächst bitte entscheiden, ob das Fahrzeug fahren oder als Standmodell verwendet werden soll und danach die unteren Schilde wählen. Je enger der Kurvenradius, je weiter muss das Maul sein. Diese Dateien sollten in Resin gedruckt werden. Ich empfehle dringend ABS-ähnliches Resin. Ich drucke die Hauptteile umgedreht (135 Grad). Die Lichter sollten aus klarem Resin gedruckt werden. Eine Beleuchtung ist möglich, ich bin mir aber noch nicht sicher, ob ich die bei hier gezeigten meinem Modell eines älteren Entwurfsstandes umsetzen werde.
Handgriffe und Türklinke sind aus Draht einfügen. Die weiteren Schritte habe ich auf den beiden Downloads-Plattformen abgelegt, so dass ich euch eine Dopplung des Inhalts erspare und mögliche Korrekturen nicht an zu viele Stellen einfügen muss.
Die 3D-Dateien für den Druck habe ich bei Printables und Thingiverse abgelegt und zum kostenfrei Download bereitgestellt. Ich möchte keine kommerzielle Nutzung dieses Entwurfs und daraus hervorgehender Drucke. Es steht jedem frei, den Wagen für eigene Projekte, enge Freunde und die Nutzung im eigenen Modelleisenbahnverein auszudrucken. Ihr könnt in diesem Rahmen auch einen Dienstleister beauftragen. Bei der Herstellung größerer Stückzahlen für Schulen oder Vereine einfach mal melden.
Der Entwurf basiert auf der Skizze des Wagens in [1] S. 202 und verschiedenen Bildern.
[1] Kieper, K., Preuß, R. & Rehbein, E. (1980). Schmalspurbahn-Archiv. Berlin, Transpress, Verlag für Verkehrswesen.
[2] Zieglgänsberger, G., Röper, H. (1999). Die Harzer Schmalspurbahnen: Die Selketalbahn ; die Harzquer- und Brockenbahn ; die Südharzeisenbahn (Transpress spezial, 1. Aufl.). Stuttgart: Transpress.
