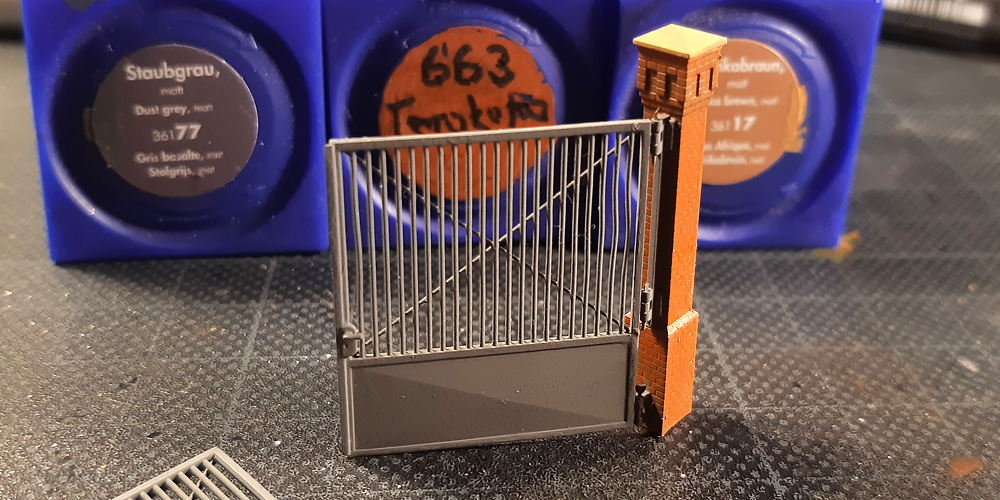

Zu von mir gedruckten Säulen sollte ein Tor entstehen. Das Projekt ist leicht aus dem Maßstab, da der Einsatz der TT-Säulen im H0e-Kontext erfolgen soll.
Nach einer anfänglichen Fehlinterpretation meinerseits wurden 3 Varianten erstellt:
52mm Breite zwischen den Säulen, 0mm über Null
57mm Breite zwischen den Säulen, 0mm über Null
57mm Breite zwischen den Säulen, 0,8mm über Null

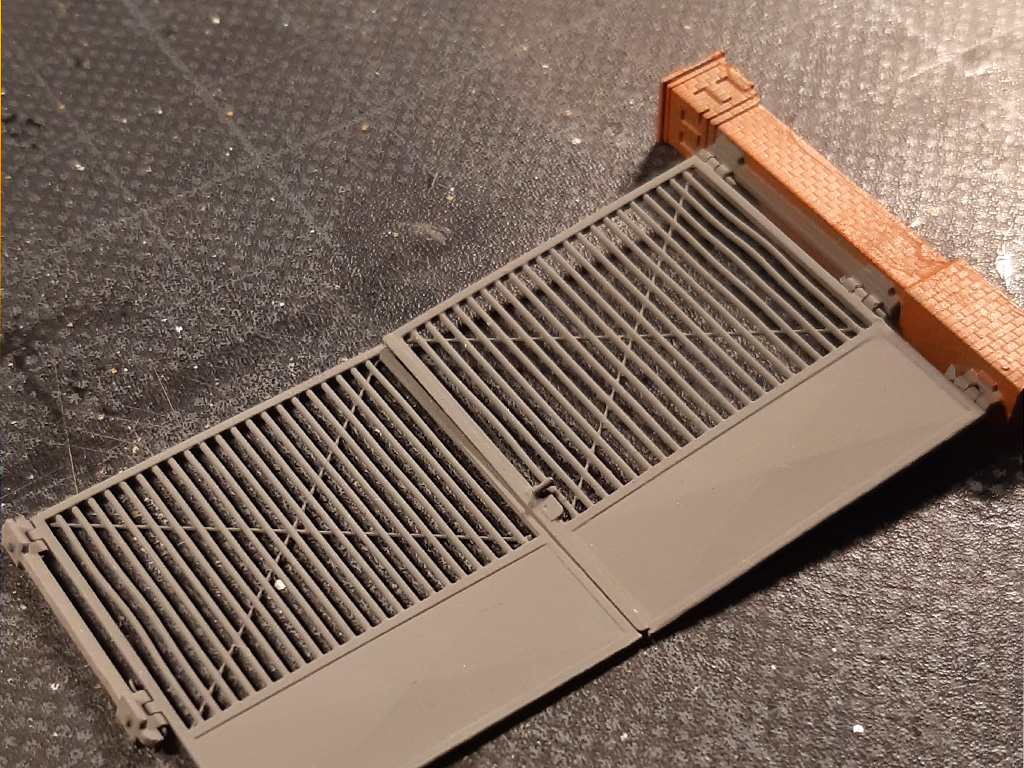

Die Säule A aus der Waschanstalt ist als Befestigung vorgesehen. Für die Befestigung an senkrechten Wänden/Säulen kann mit den einzelnen Aufhängungen erfolgen. Ein der Säulen ist mit den Befestigungen auch im Projekt abgelegt.

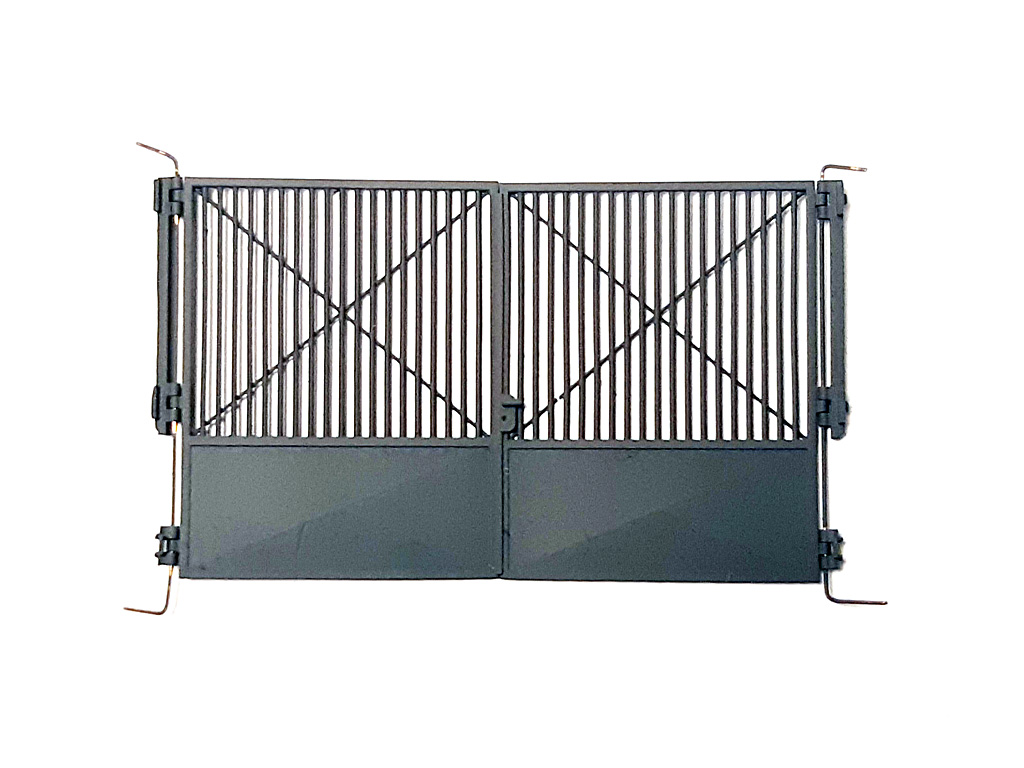

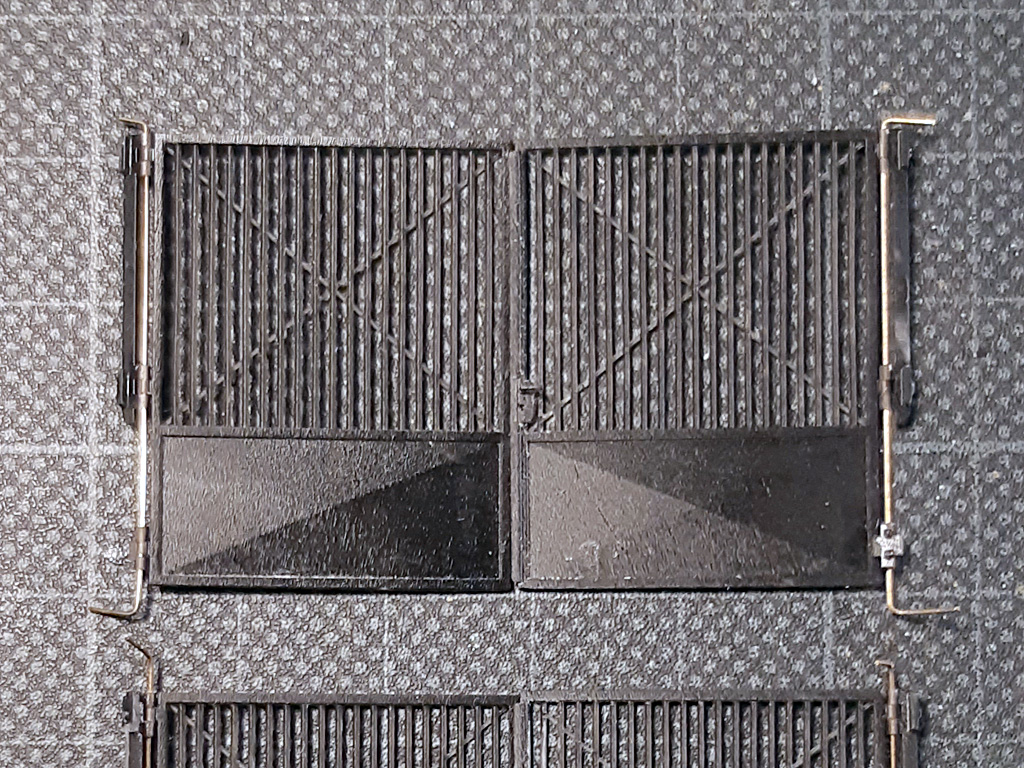

Die Löcher sollten 0,45mm haben - haben sie nach dem Druck nicht zwingend - daher habe ich die an der Tür auf 0,5mm aufgebohrt und 0,4mm Draht als Angel verwendet.

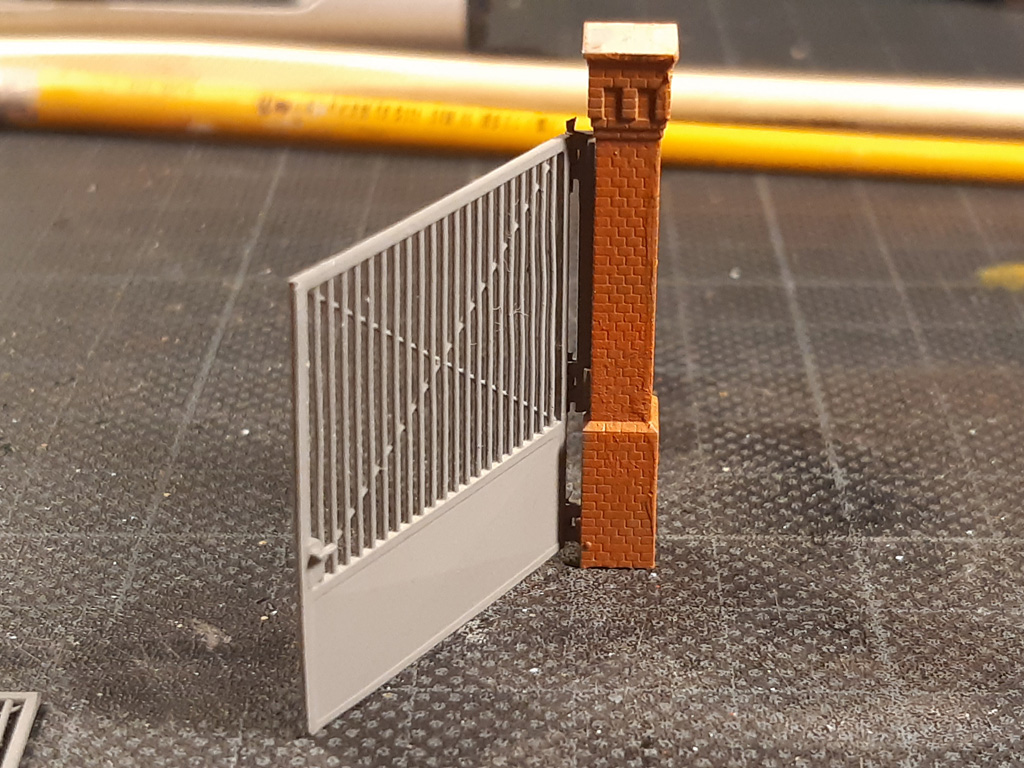

Eine Schwierigkeit ist, den Draht so zu befestigen, dass sich das Tor leicht öffnen lässt, aber die Stifte nicht herausfallen. Beim fixieren mit UV-Resin habe ich da leider einige Fehlversuche gehabt. Das Exemplar mit Säule ist ein nicht 100%ig gelungener Test.
Die aktuelle Lizenz ist freier als üblich, sie erlaubt Veränderungen und die Veröffentlichung der Anpassungen unter Beibehaltung der Lizenz.
Die Dateien finden sich an den bekannten Stellen unter Printables und Thingiverse.
Nach einer anfänglichen Fehlinterpretation meinerseits wurden 3 Varianten erstellt:
52mm Breite zwischen den Säulen, 0mm über Null
57mm Breite zwischen den Säulen, 0mm über Null
57mm Breite zwischen den Säulen, 0,8mm über Null
Die Säule A aus der Waschanstalt ist als Befestigung vorgesehen. Für die Befestigung an senkrechten Wänden/Säulen kann mit den einzelnen Aufhängungen erfolgen. Ein der Säulen ist mit den Befestigungen auch im Projekt abgelegt.
Die Löcher sollten 0,45mm haben - haben sie nach dem Druck nicht zwingend - daher habe ich die an der Tür auf 0,5mm aufgebohrt und 0,4mm Draht als Angel verwendet.
Eine Schwierigkeit ist, den Draht so zu befestigen, dass sich das Tor leicht öffnen lässt, aber die Stifte nicht herausfallen. Beim fixieren mit UV-Resin habe ich da leider einige Fehlversuche gehabt. Das Exemplar mit Säule ist ein nicht 100%ig gelungener Test.
Die aktuelle Lizenz ist freier als üblich, sie erlaubt Veränderungen und die Veröffentlichung der Anpassungen unter Beibehaltung der Lizenz.
Die Dateien finden sich an den bekannten Stellen unter Printables und Thingiverse.
